ピラシェルシリーズ取付方法説明

この説明では、ある棚を一例として、完成までの作業方法をイラストを交えて説明しています。
また、ピラシェルアイテムごとの特長も解説しています。
ピラシェルに興味を持ってくださった方、作ってみたいと思ってくださった方はぜひご覧ください。

INDEX（お好きな項目までジャンプできます）

準備するもの

購入時に気を付けることと、よくある失敗例

全体的なコツ

１．材料と道具を揃える

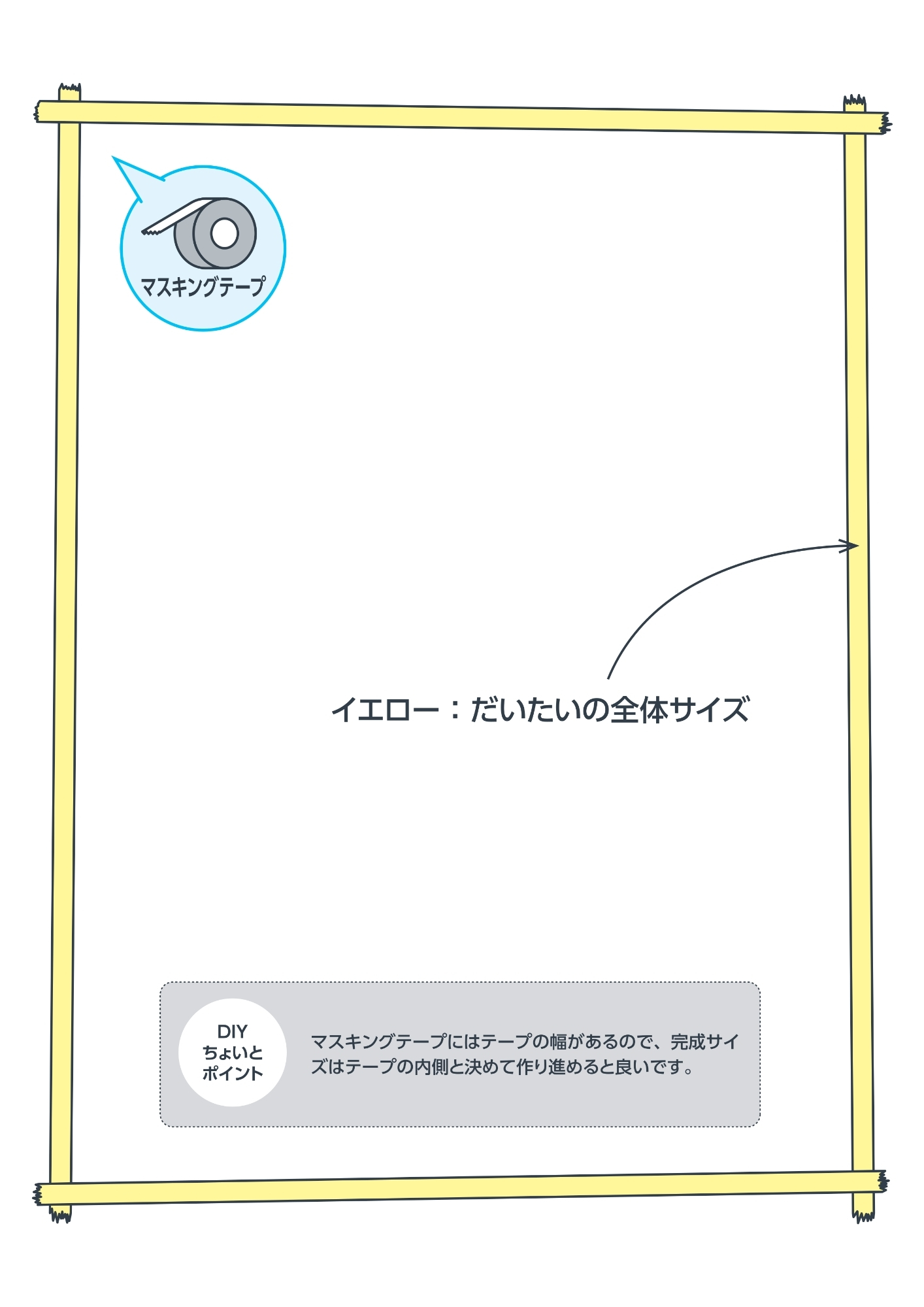

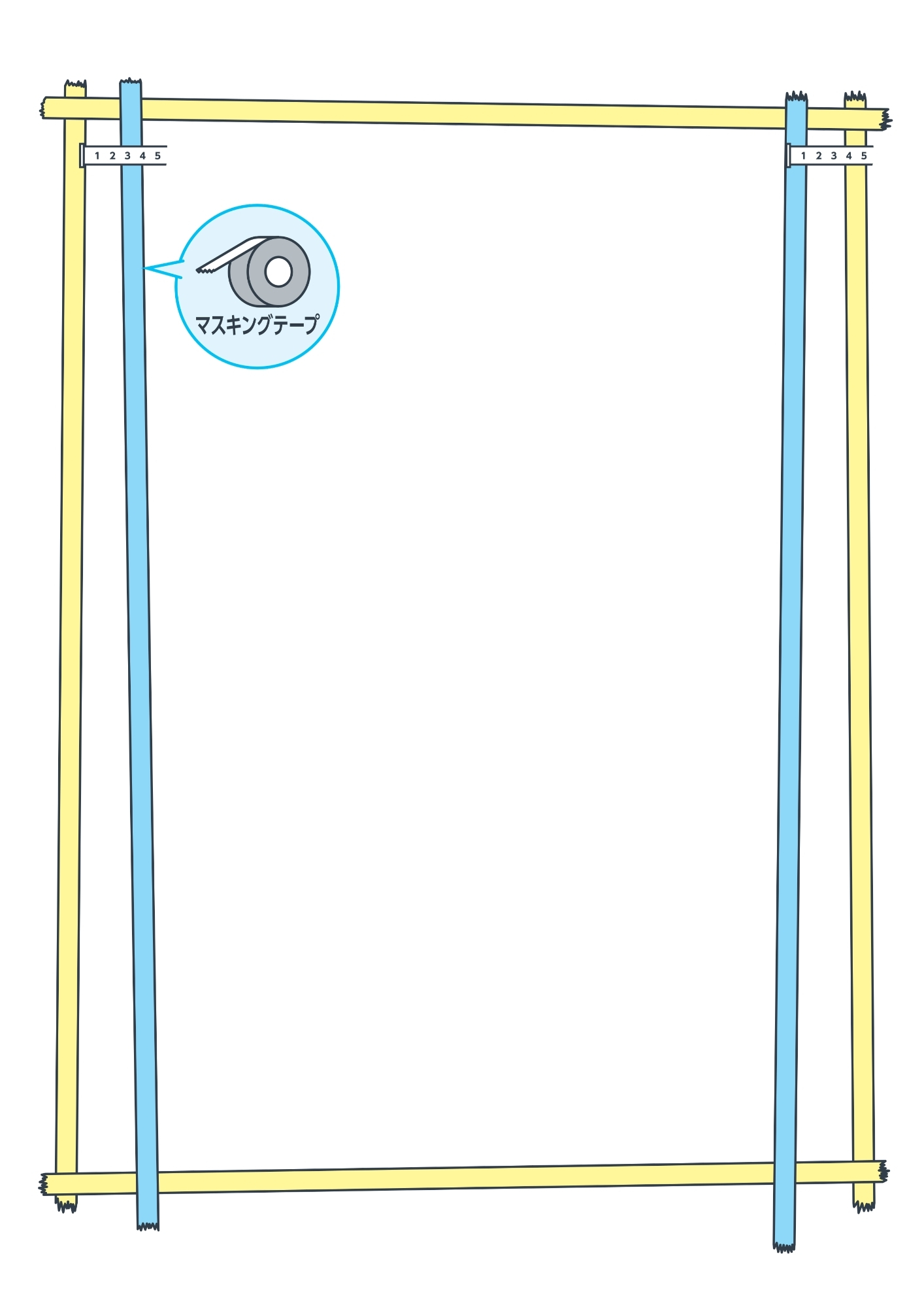

２．壁にガイドラインをひく（位置を決める）

３．棚柱を壁に固定する

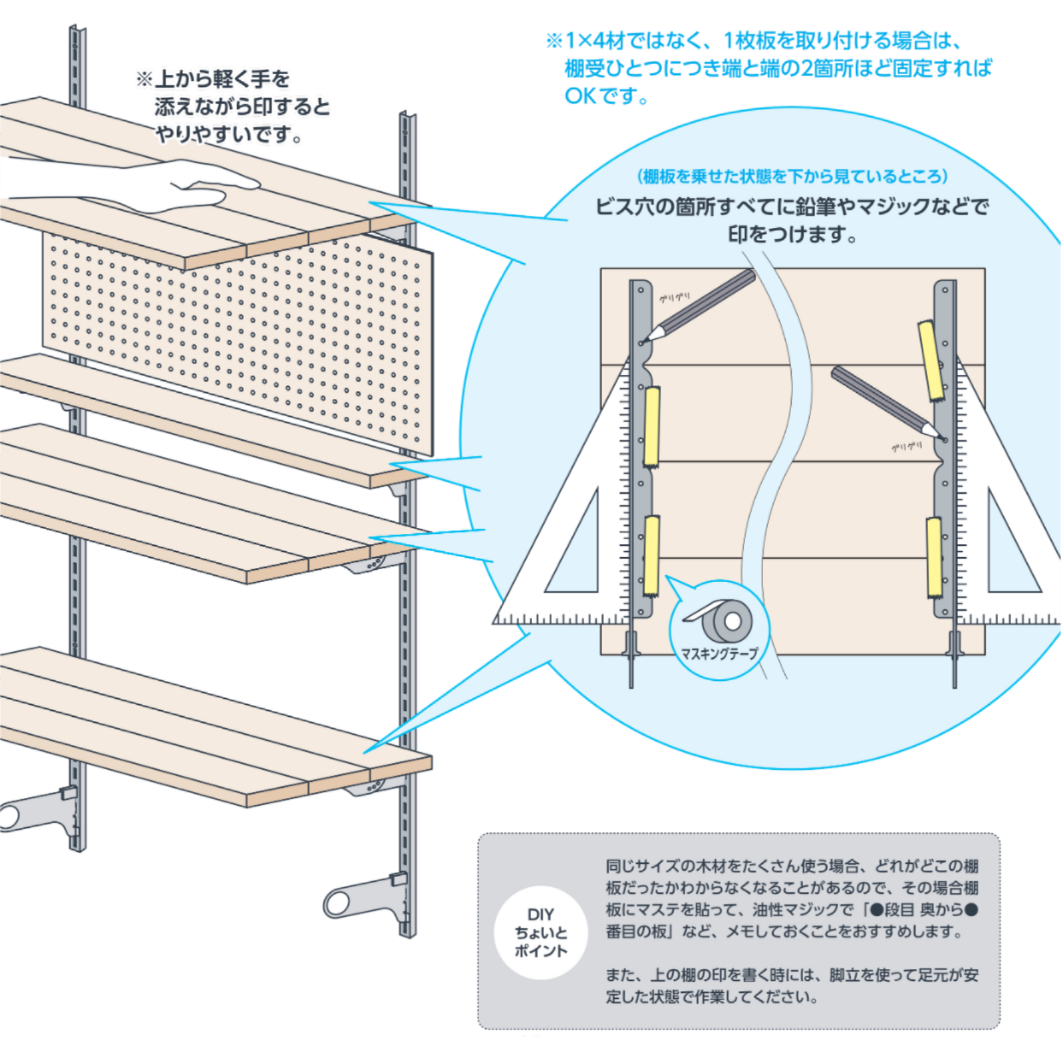

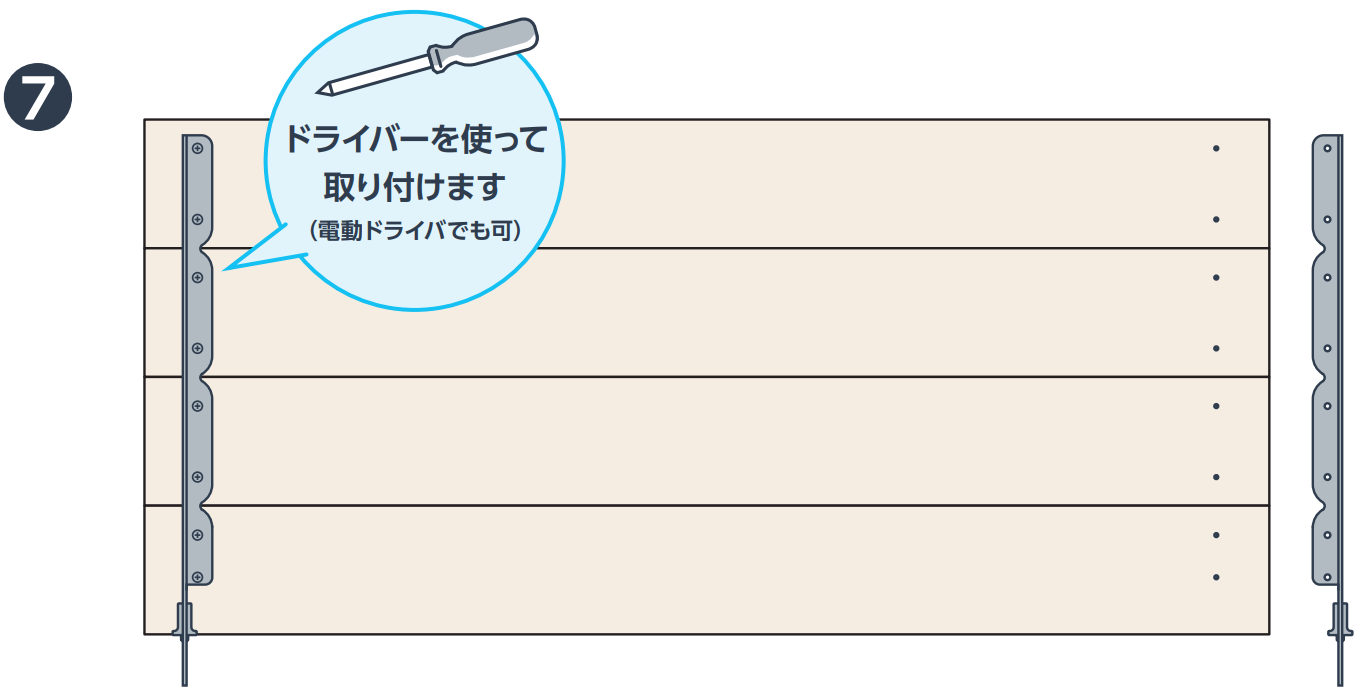

４．棚板と棚受を合体させる

５．棚受を棚柱に差し込んで完成

使用上のご注意

ピラシェルシリーズアイテム紹介

ピラシェル棚取付方法説明書（PDF）

準備するもの

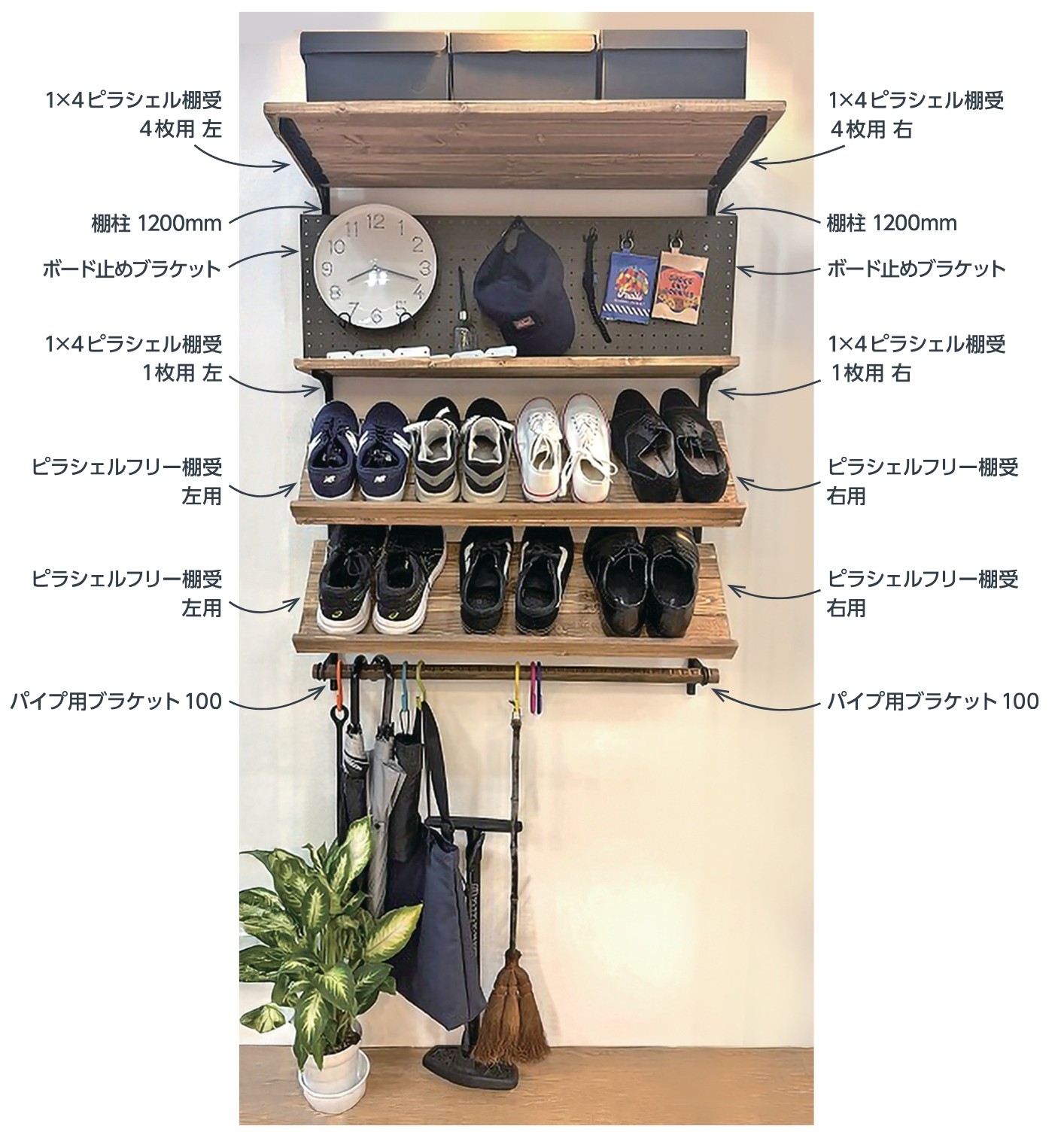

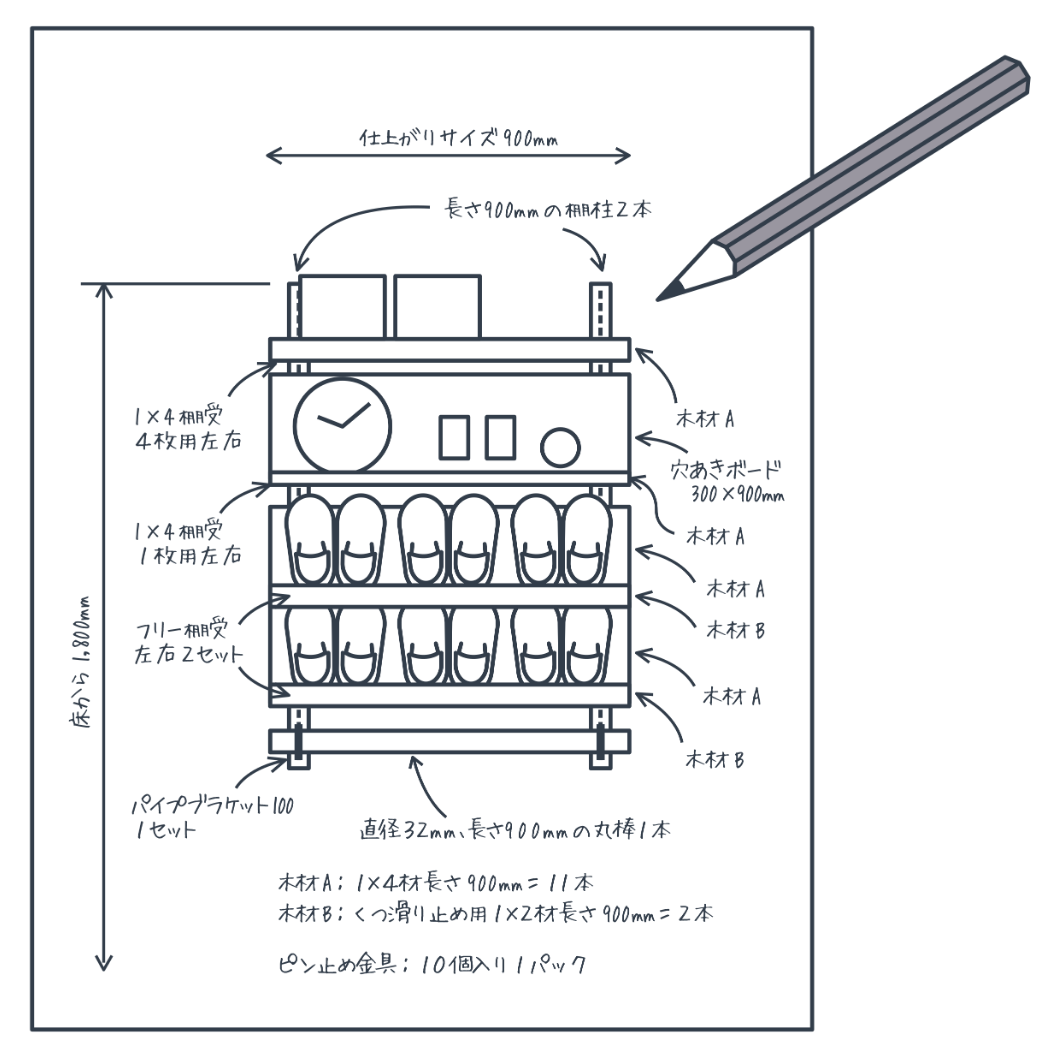

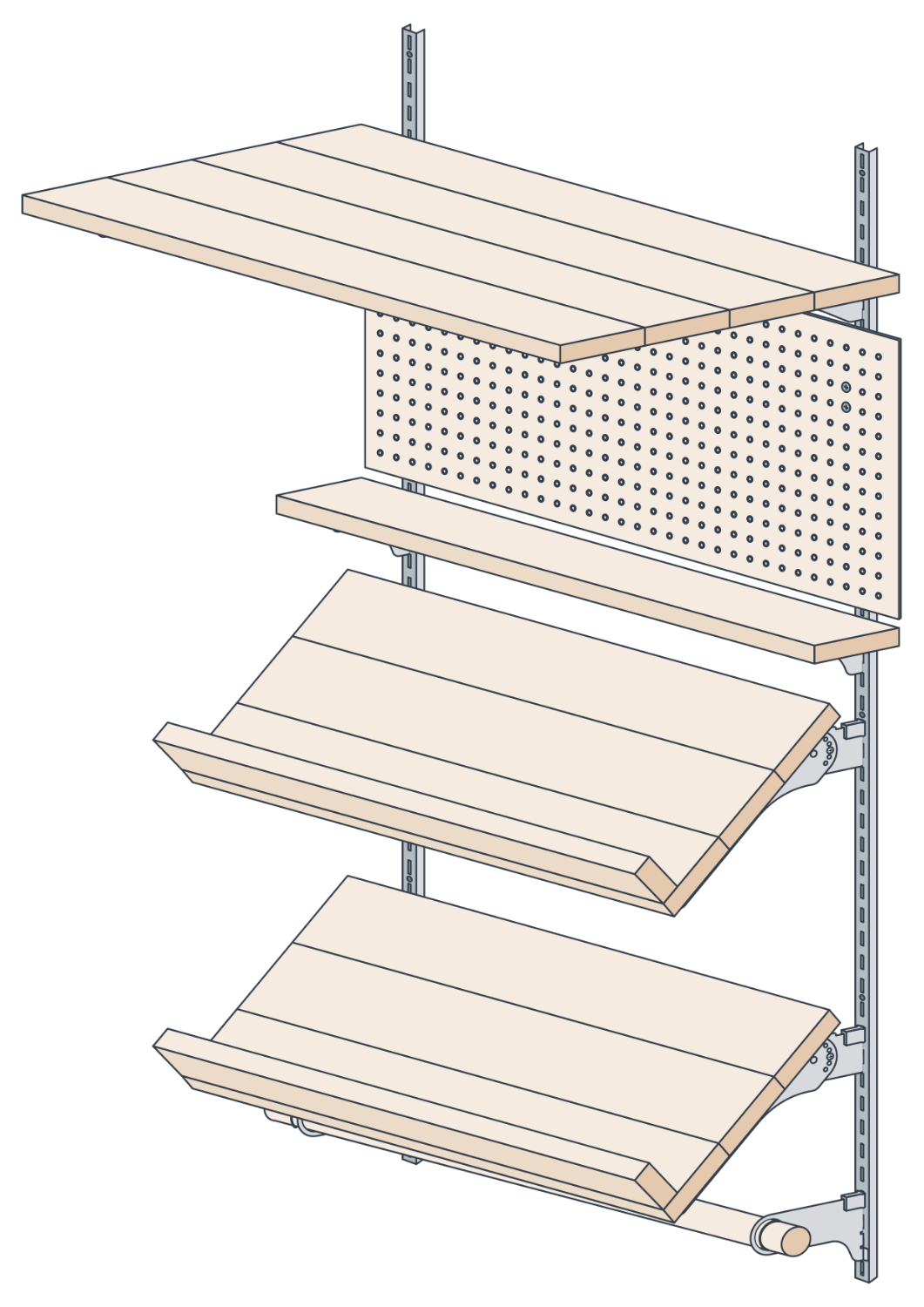

今回作成する（説明する）ピラシェル棚はこちら。
いつもの靴がさっと出せてスッキリ収納！傘もパッと使える便利な玄関収納を作ります。

あくまで一例です。作りたい棚に合わせて、準備するものや説明をご確認ください。

棚全体のサイズ：巾 900×高さ1,200× 奥行き約368mm (床からの高さは含まず)

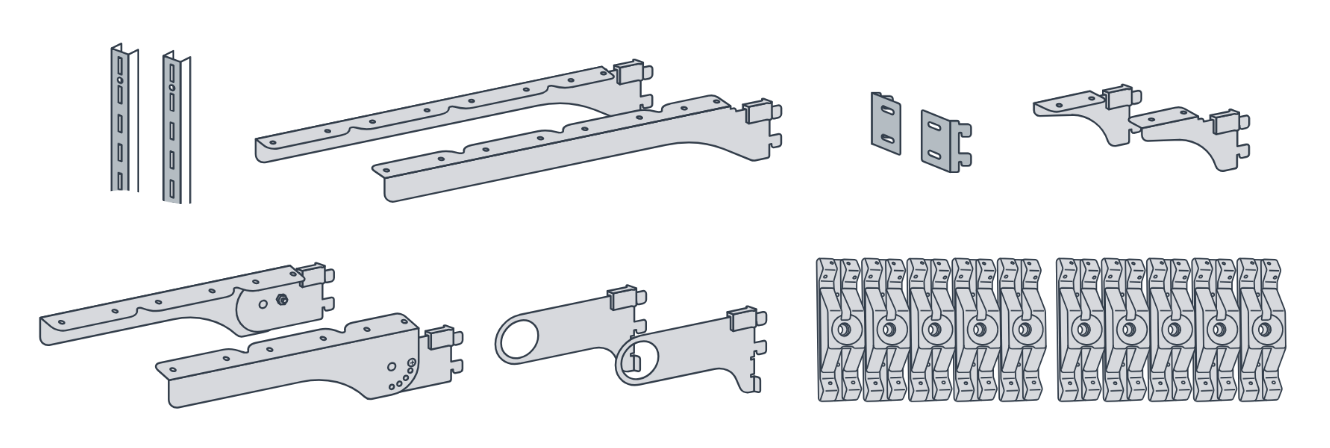

アイテムと材料

ピラシェル関係（今回は黒を使います）

• ピラシェル棚柱 1,200mm：２本
• 1×4 ピラシェル棚受 ４枚用：左用１本、右用１本
• ボード止めブラケット：１セット
• 1×4 ピラシェル棚受１枚用：左用１本、右用１本
• ピラシェルフリー棚受：左用２本、右用２本
• パイプ用ブラケット100 Φ32：２本
• ピン止め金具 10個入り：１個

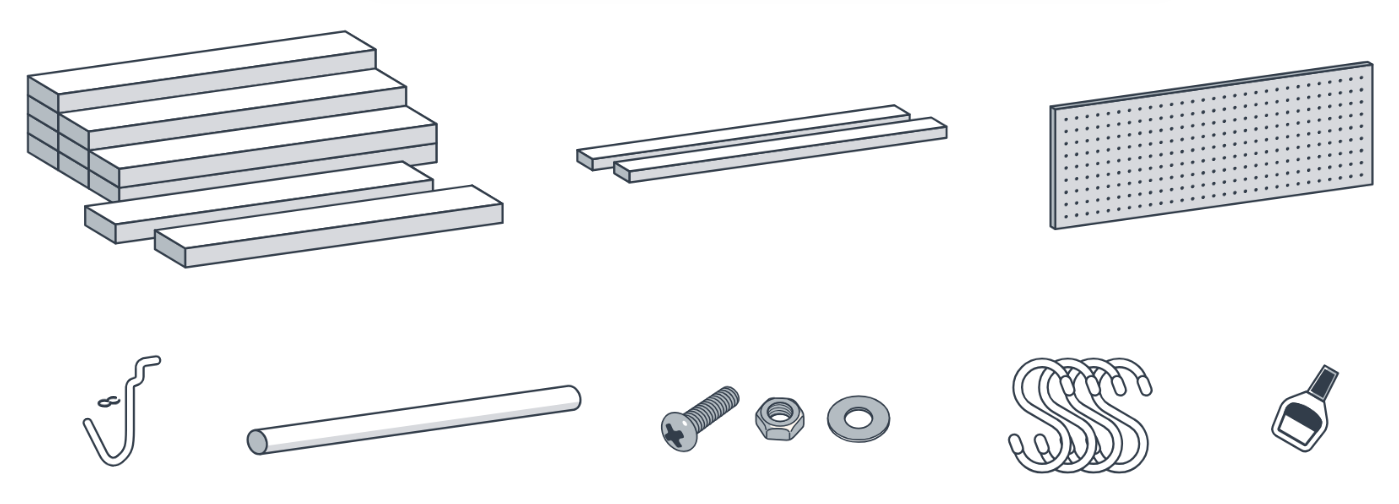

その他材料

• 1×4材 長さ 900mm：計 11 本（棚板として使います）
• W30×H12mm 長さ 900mm：計 2 本（靴を置く棚のストッパーとして使います）
• 穴あきボード W900×H300×D5.5mm：１枚（時計をかけたり小物をかけたりする板に使います）
• 穴あきボード専用フック：３～４本（お好みの本数で）
• 太さ31.5mm､長さ900mmの丸棒：１本
• 棚板を塗るワックス（好みの色で、無塗装でもOK）
• ボード止めブラケットと穴あきボードを止めるネジセット（サイズは M3×長さ15mm）：４セット
• お好みで S字フック数本（太さ 31.5mm の丸棒に掛けられるものを選んでください )
• 木工用ボンド
• 靴滑り止め板を止める用ビス：６本

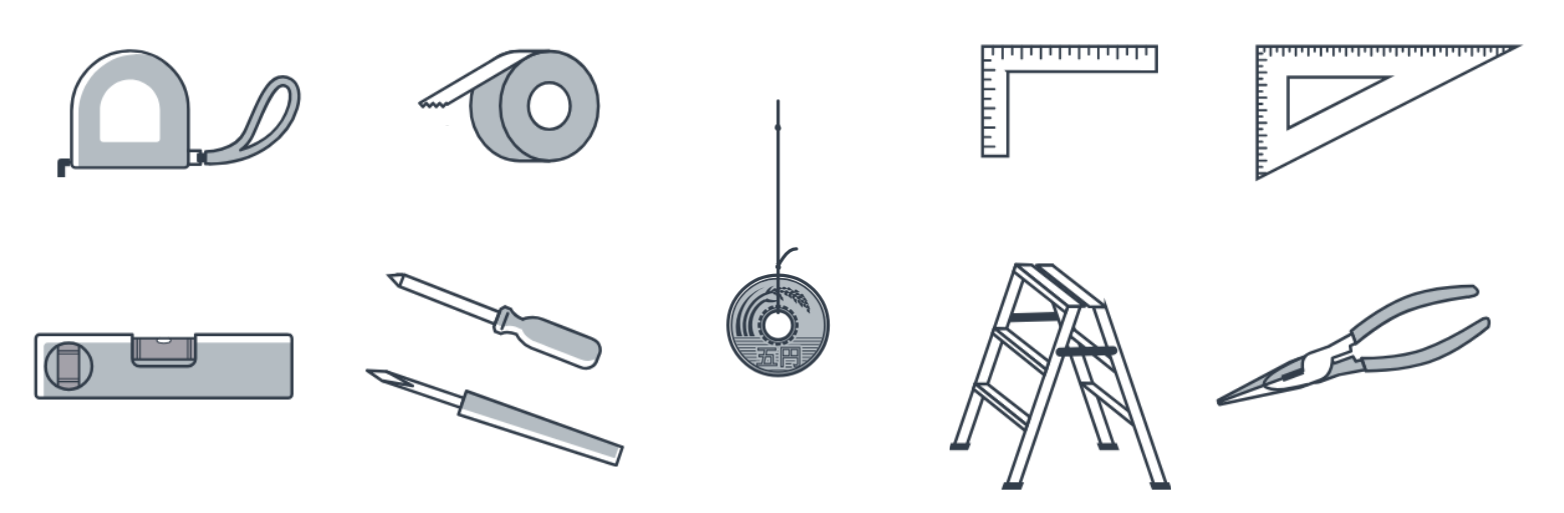

道具

• メジャー
• マスキングテープ（色は視認しやすいものがおすすめです）

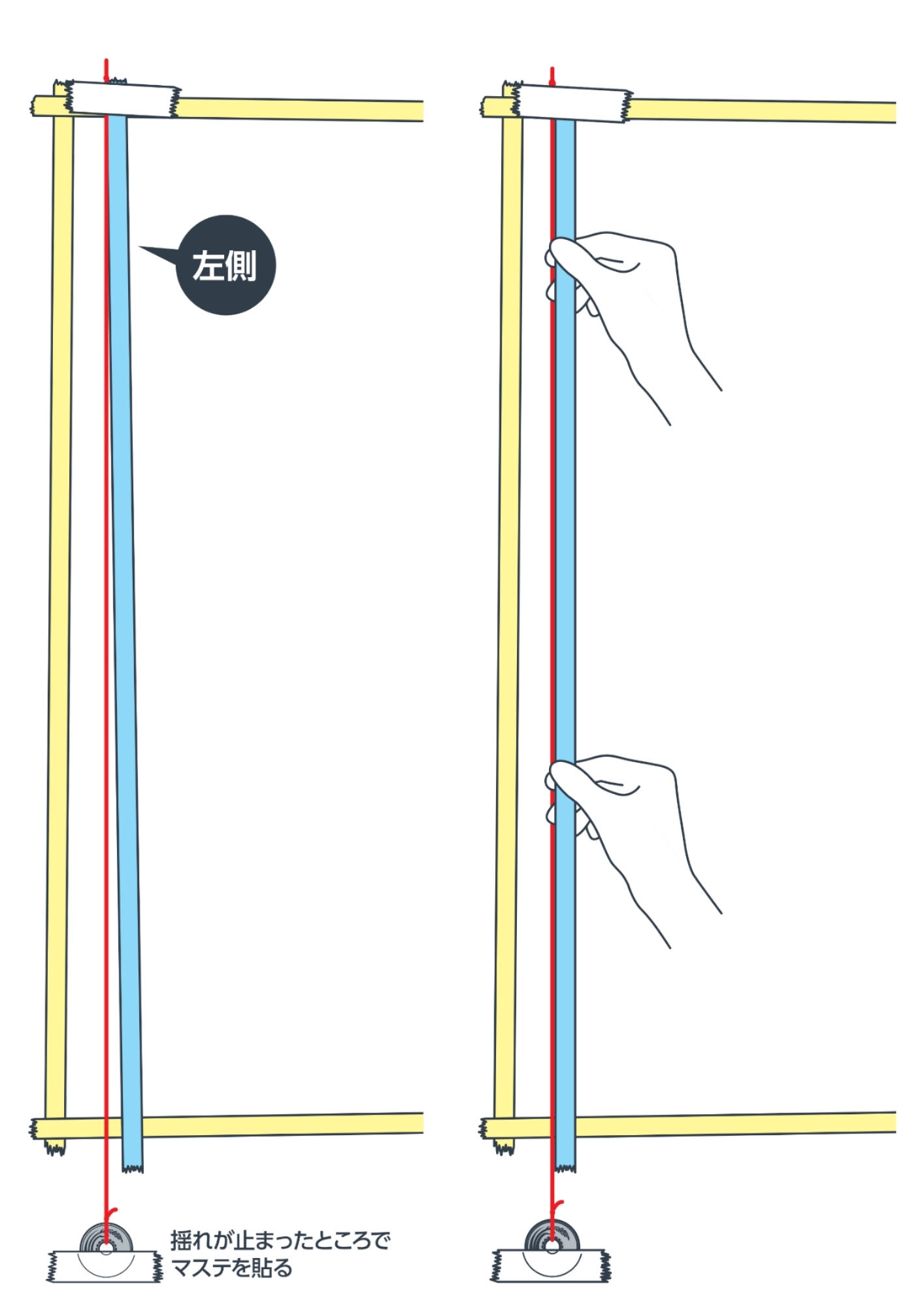

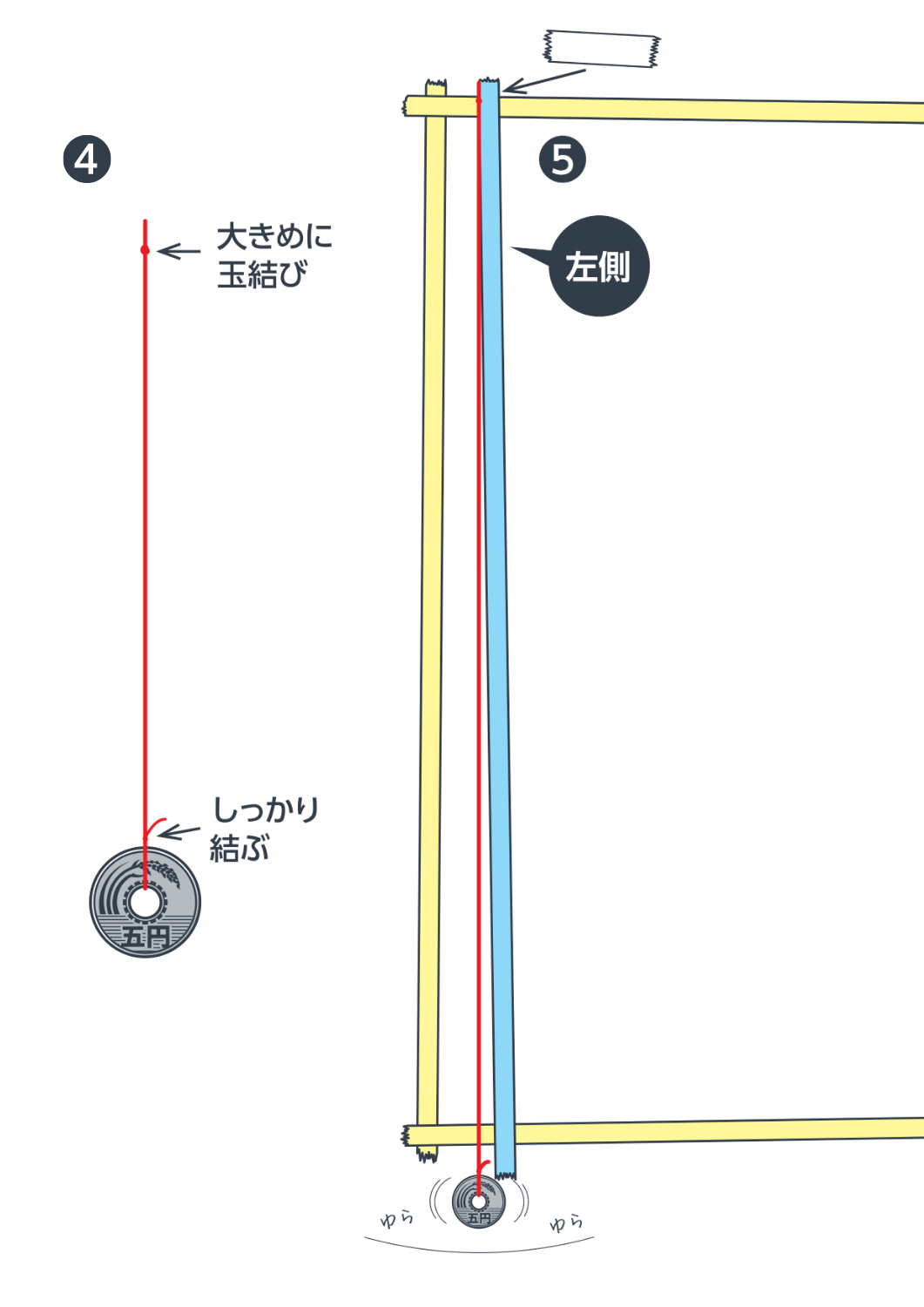

• 糸の先に５円玉を結んだもの
  （棚柱の垂直を正確に出すために使います。糸の長さは棚柱の長さより２～３cm長めが望ましい）
• 直角が正確に出せる長いもの
  （水平を出すために使います。例：30cm以上の差し金 or 大きい三角定規 or 水平器）
• 石こうピンを差し込む道具（専用の商品もありますが、硬貨でも代用できます）
• プラスドライバー（No.2）
• キリ（棚板にビスを打つ前の下穴をあけるのに使います）
• 脚立
• ラジオペンチ
  （先が細いペンチ。仮止めの石こうピンや、失敗した石こうピンを抜くため）

あると便利なもの

• プッシュマジック or クギ押しくん
  （石こうピンを打つ時に使う道具。力が込めやすいので打ちやすい）
• 小さいハンマー
  （石こうピンが入りにくい場合、軽く２～３回たたくと少し入るので、その後ピンが入りやすくなります）
• クリアファイル
  （水平を出す際に、大きめの直角のあるものがない場合に代用できます。硬めのものがおすすめです）
• 電動ドライバー
  （棚板を棚受に素早くビス止めできます。ピン止め金具に付属されたねじを止める際には使わないでください）

購入時に気を付けることと、よくある失敗例

・ピラシェルシリーズは必ず ピラシェル専用 の棚柱と棚受をご購入ください。

・棚板を棚受にビス止めしないで乗せるだけの「ピラシェル棚受」は、乗せる棚板サイズ（奥行き）が決まっているのでよく確認してください。

・「ピラシェル棚受」の棚板の横幅は、棚受から棚受までのジャストサイズにしてしまうと棚板が落ちてしまうので、棚受より外側へ20mmは必ずはみ出るように設計してください。

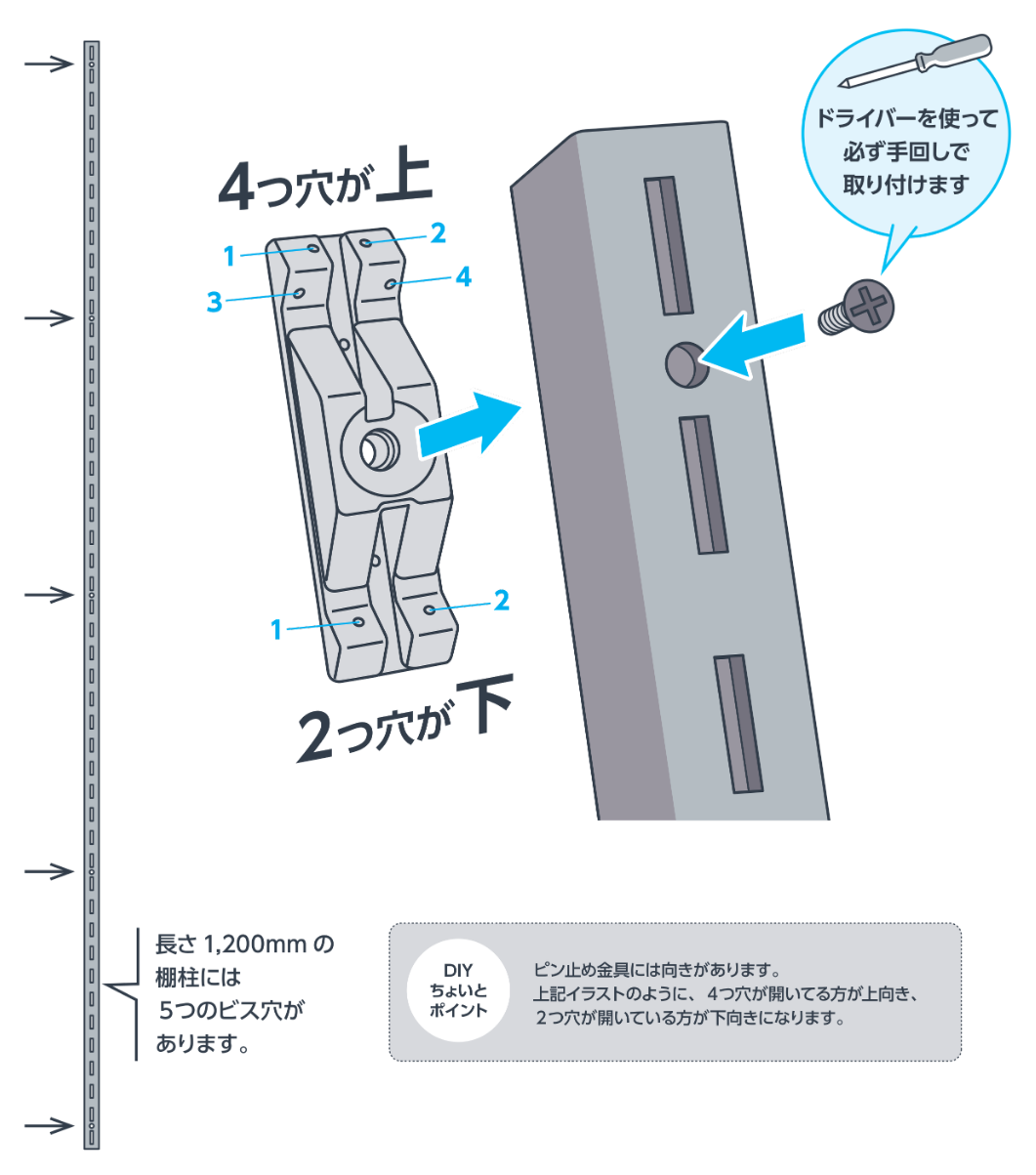

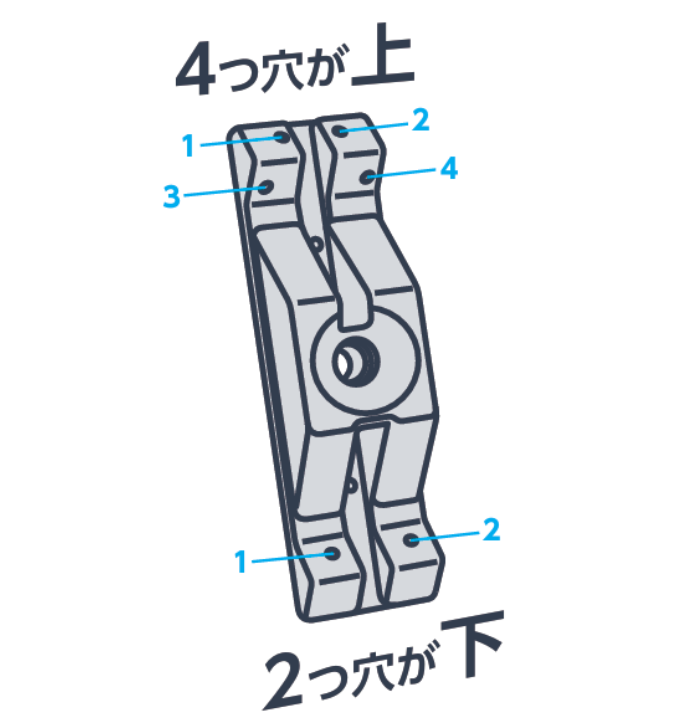

・「ピン止め金具」は取り付ける際、上下の向きが決まっています。ピンを４本打つ方が上で、２本打つ方が下になります。

・「ピン止め金具」の付属のビスには白用と黒用があります。棚柱の色に合わせてご購入ください。

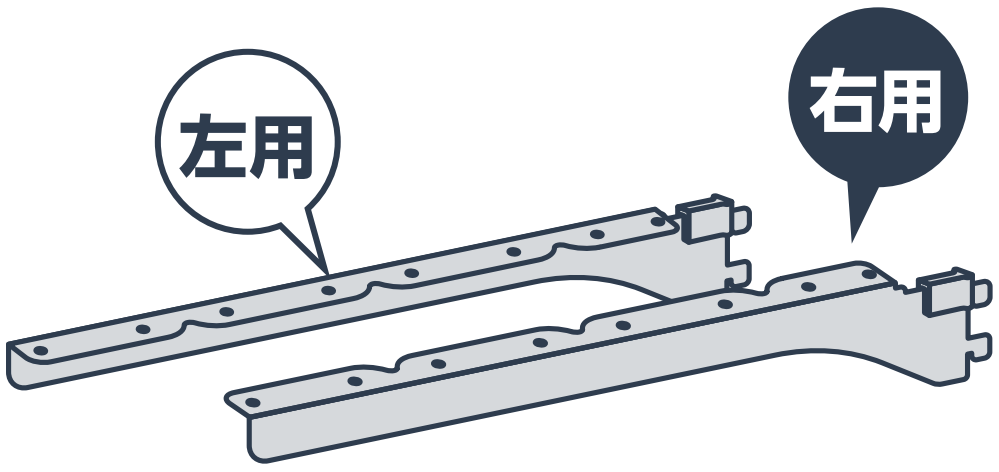

・「 1×4材棚受」と「フリー棚受」には 左用 と 右用 があるので、左右合わせて１段になるようにご購入ください。

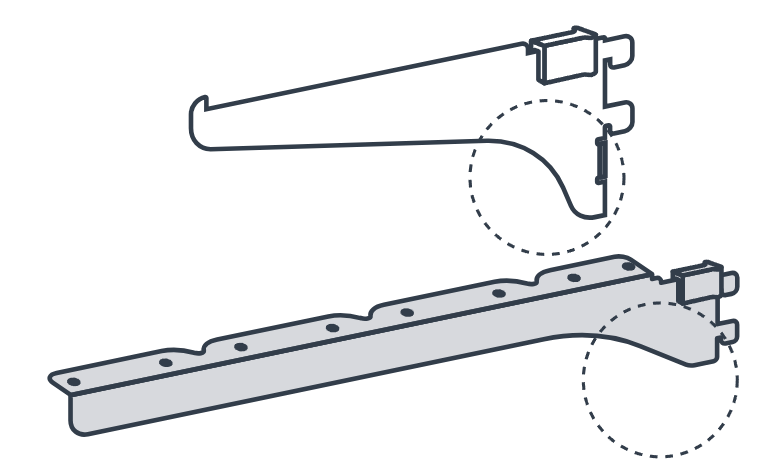

・棚受は下にでっぱっているので、１段下に置きたいものに高さがある場合、当たって入らないことがあるので、当たらないように設計してください。

全体的なコツ

• 今回の棚は全体の横幅が900mmのものを作るにあたって、ホームセンターで初めから900mmにカットされている1×4材と、W900×H300mmで販売されている穴あきボードを使いました。そうすることで木材をカットする手間が省けました。
• ホームセンターでは、有料ですが木材をカットしてもらえるサービスがあります（できない店舗もあるので、事前に調べて行かれることをおすすめします）。自身でカットが難しい場合はぜひご活用ください。
• 材料を買う前に、大体の設計図を作っておくと必要数や作り間違い、買い忘れなどを防ぐことができます。
• マスキングテープの上なら油性マジックが書けて下に移らないので、何か目印を書きたい時に活用してみてください。
• ピラシェルシリーズは、基本的に棚の幅を 900mm までを推奨しています。棚の幅を 900mm までにするのは、『板のたわみ』を防ぐためです。これ以上広げると、荷物の重さに耐えきれず板が弓なりに曲がってしまい、最悪の場合、棚が崩れる危険があるからです。もし 900mm 以上の幅で作成したい場合は、幅に応じて棚柱と棚受けを増やして作成してください。（例：1200mm 幅なら棚柱と棚受を1本増やして3本にする など）

１．材料と道具を揃える

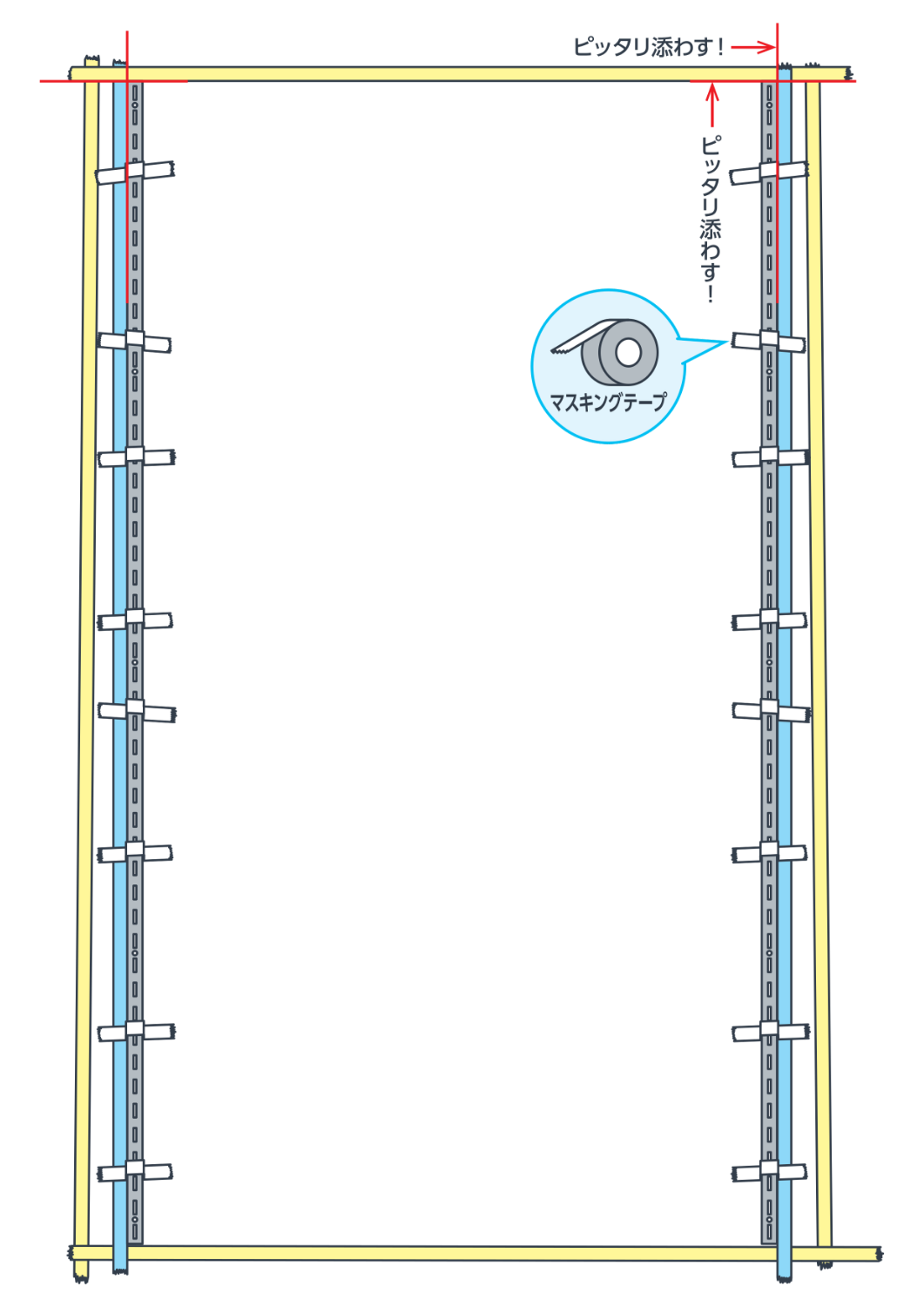

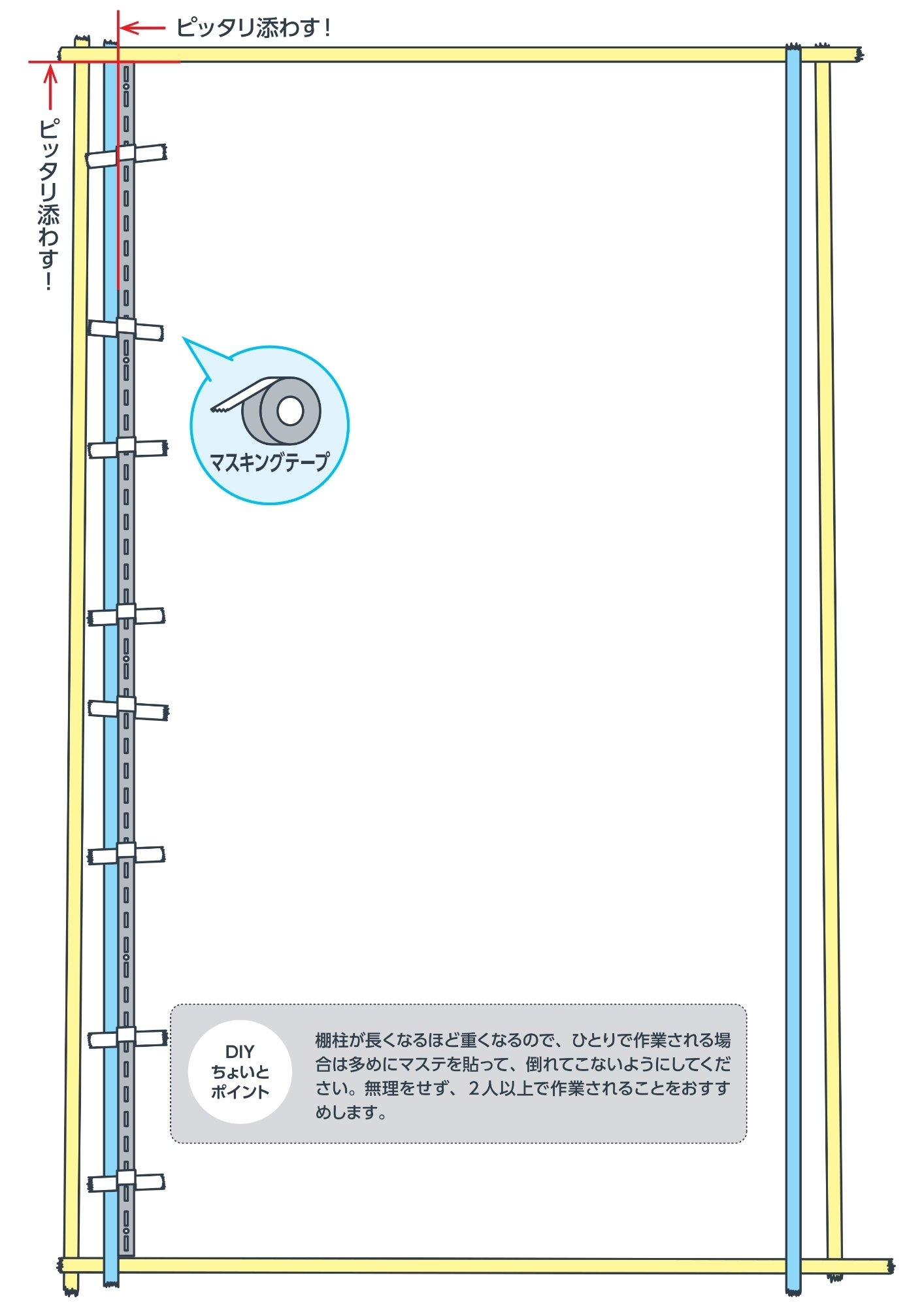

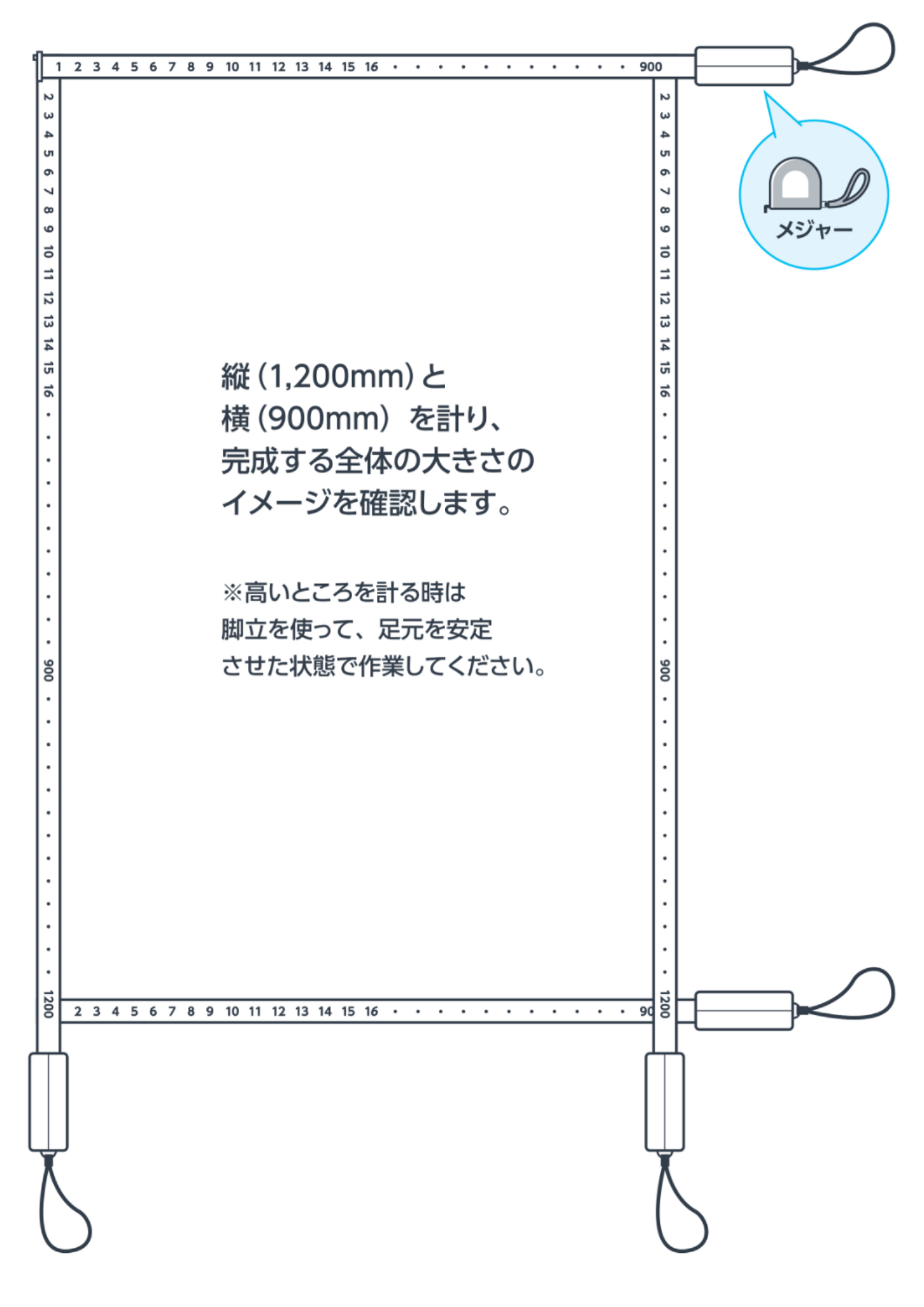

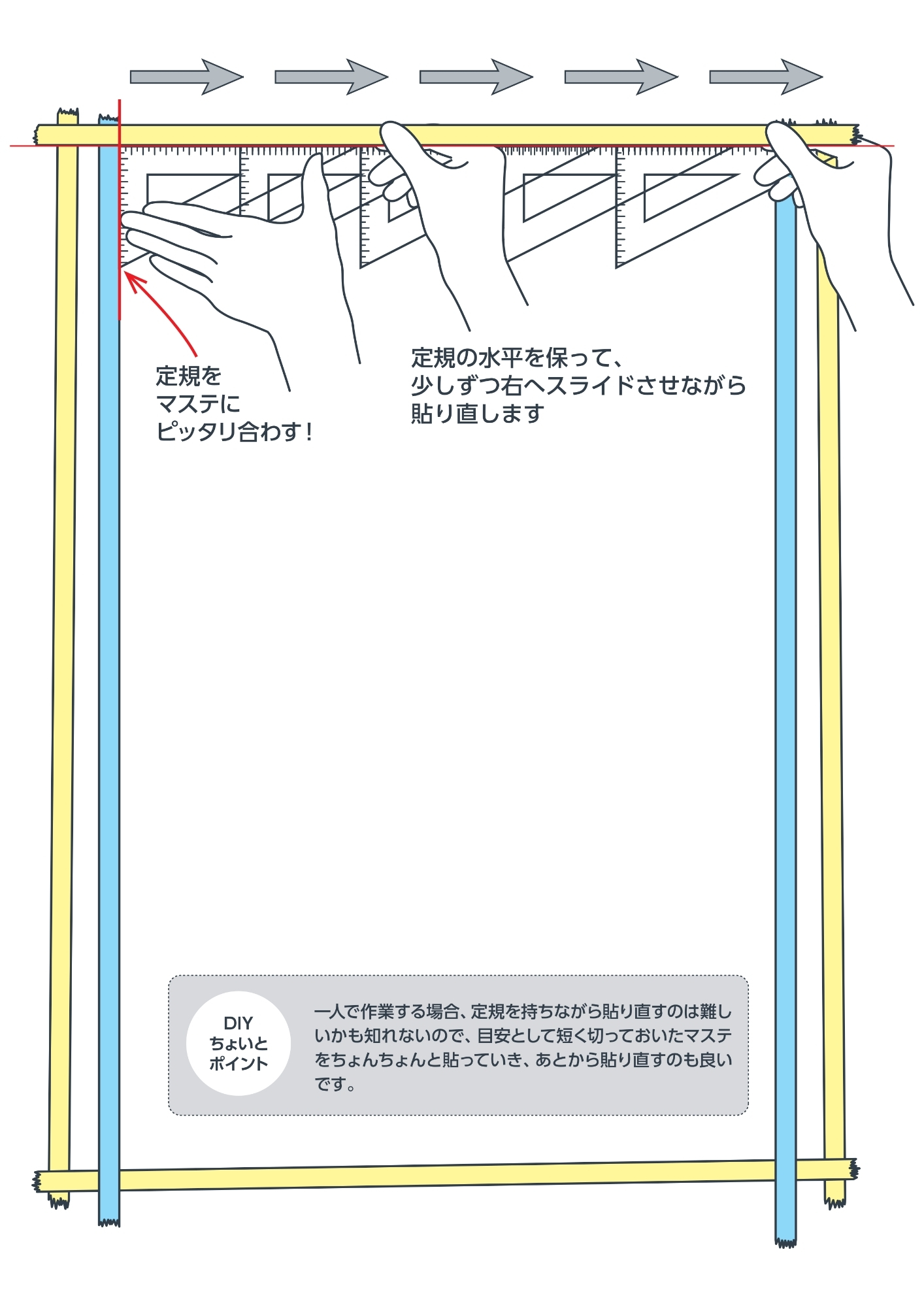

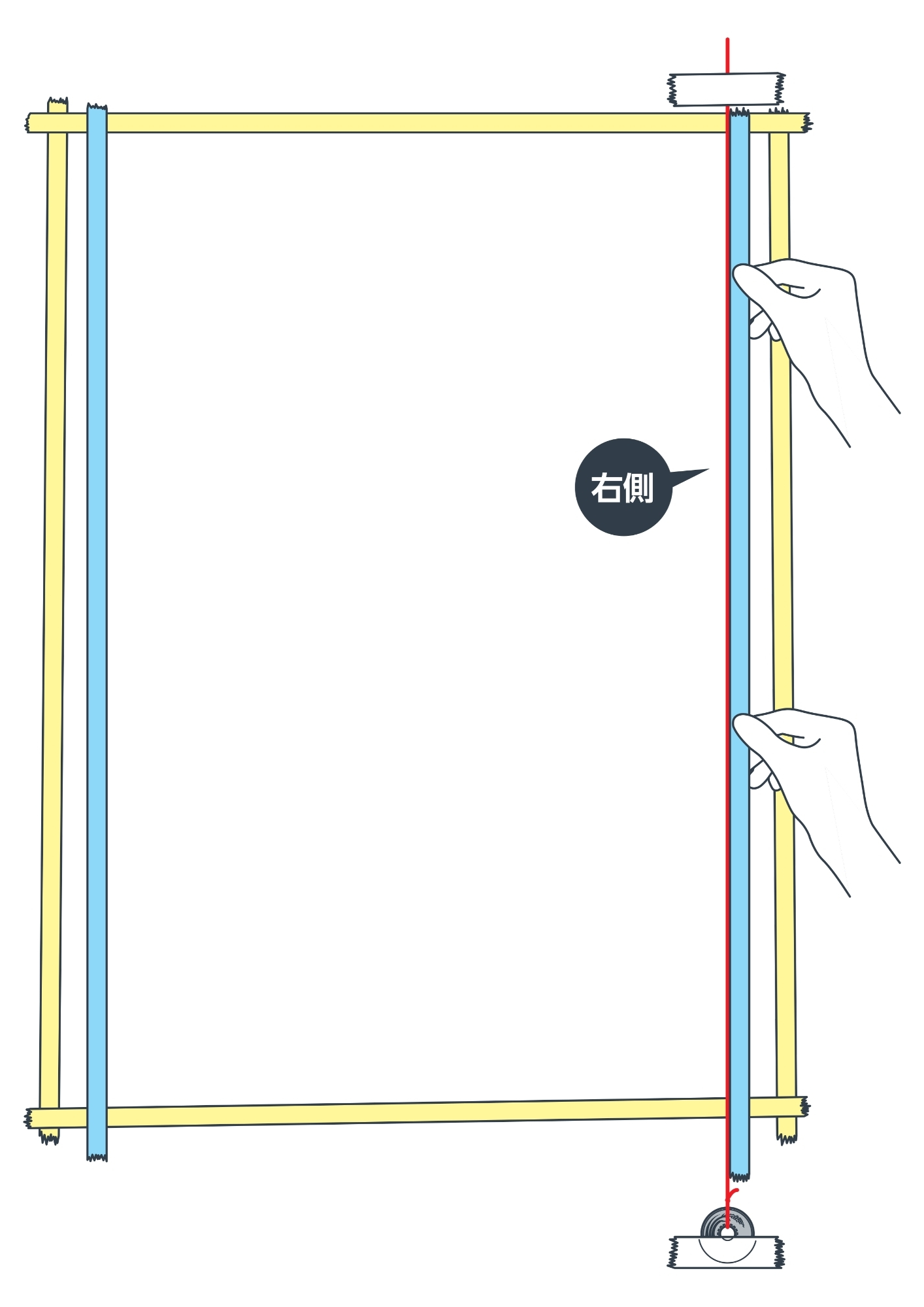

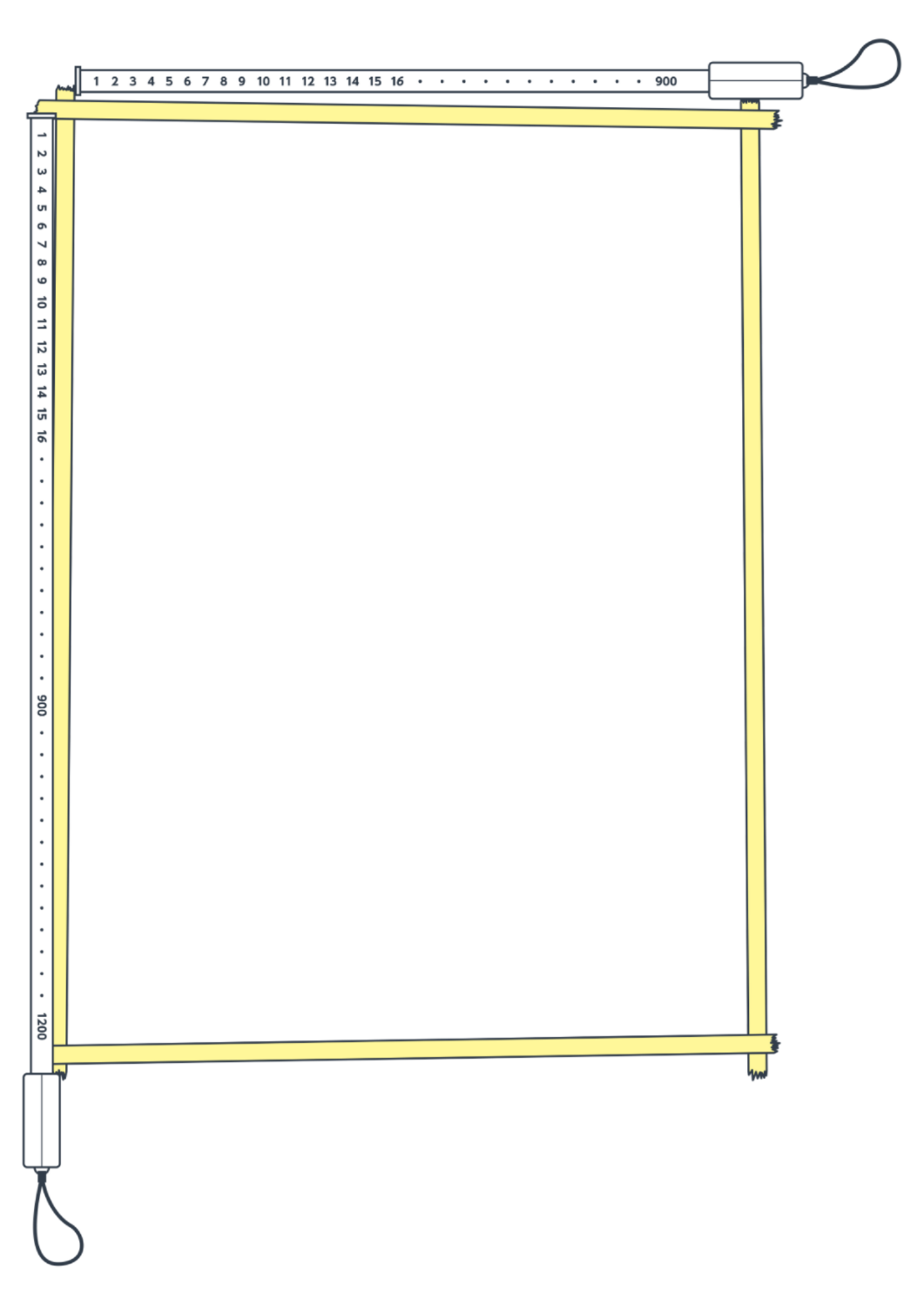

２．壁にガイドラインをひく（位置を決める）

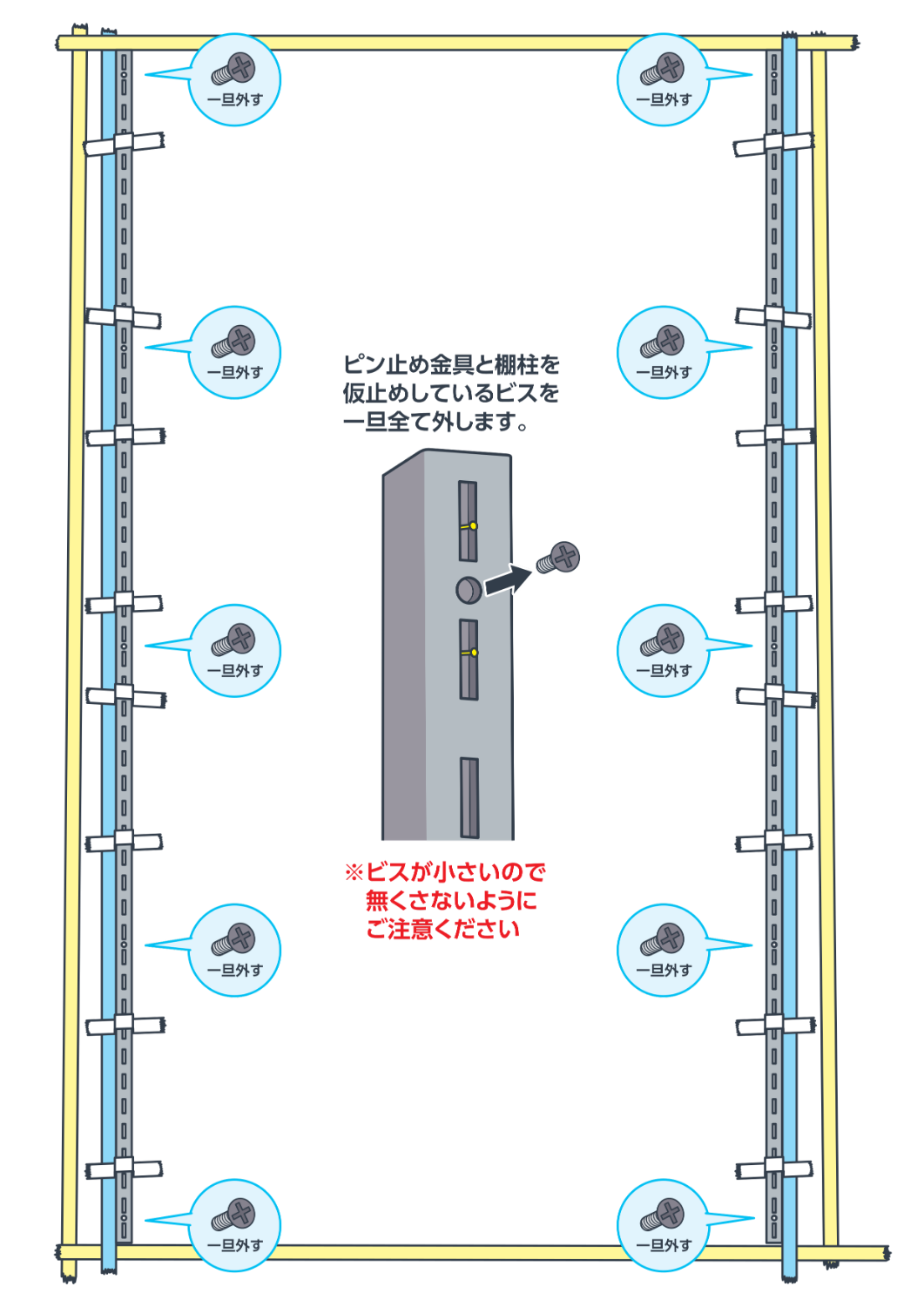

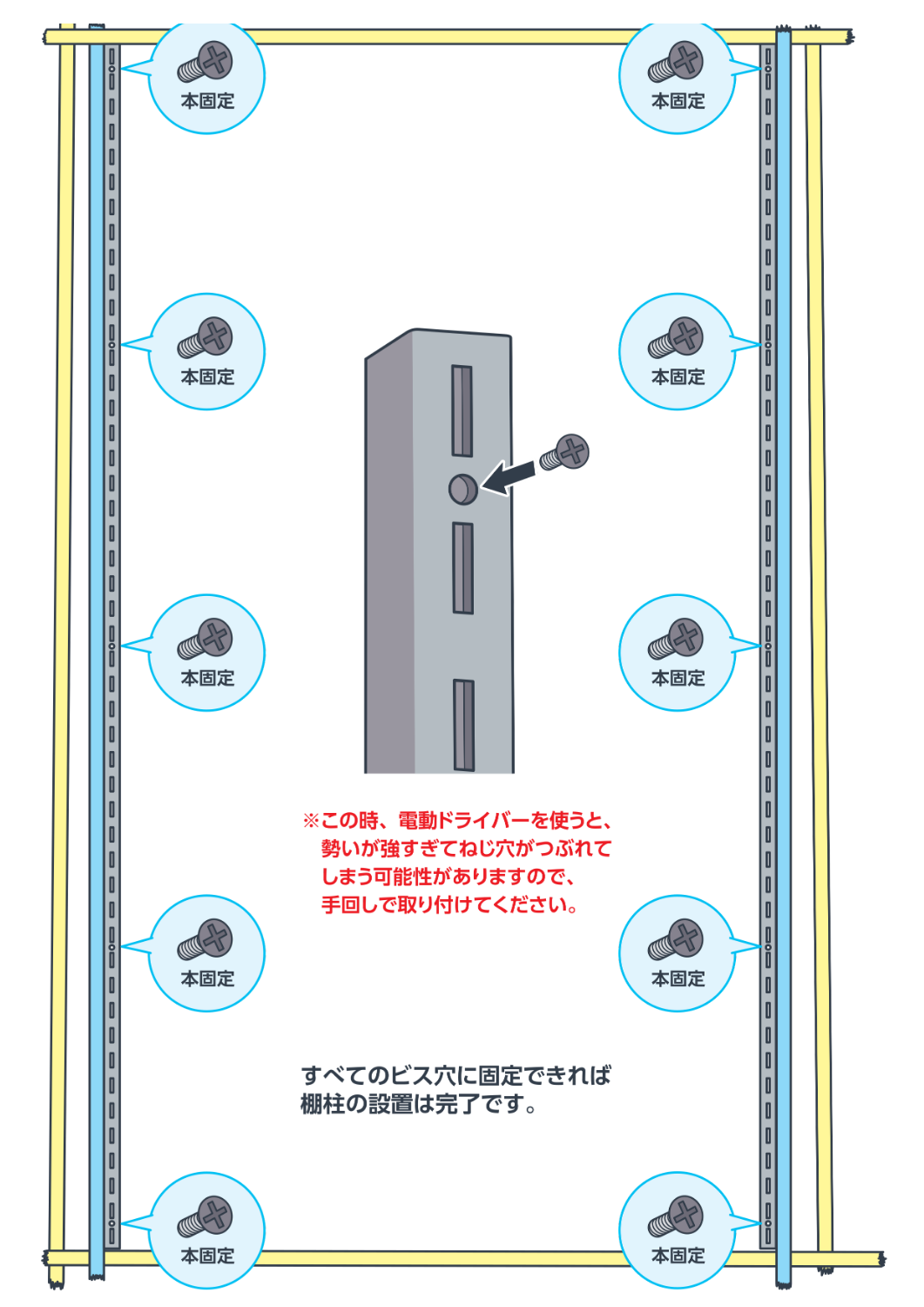

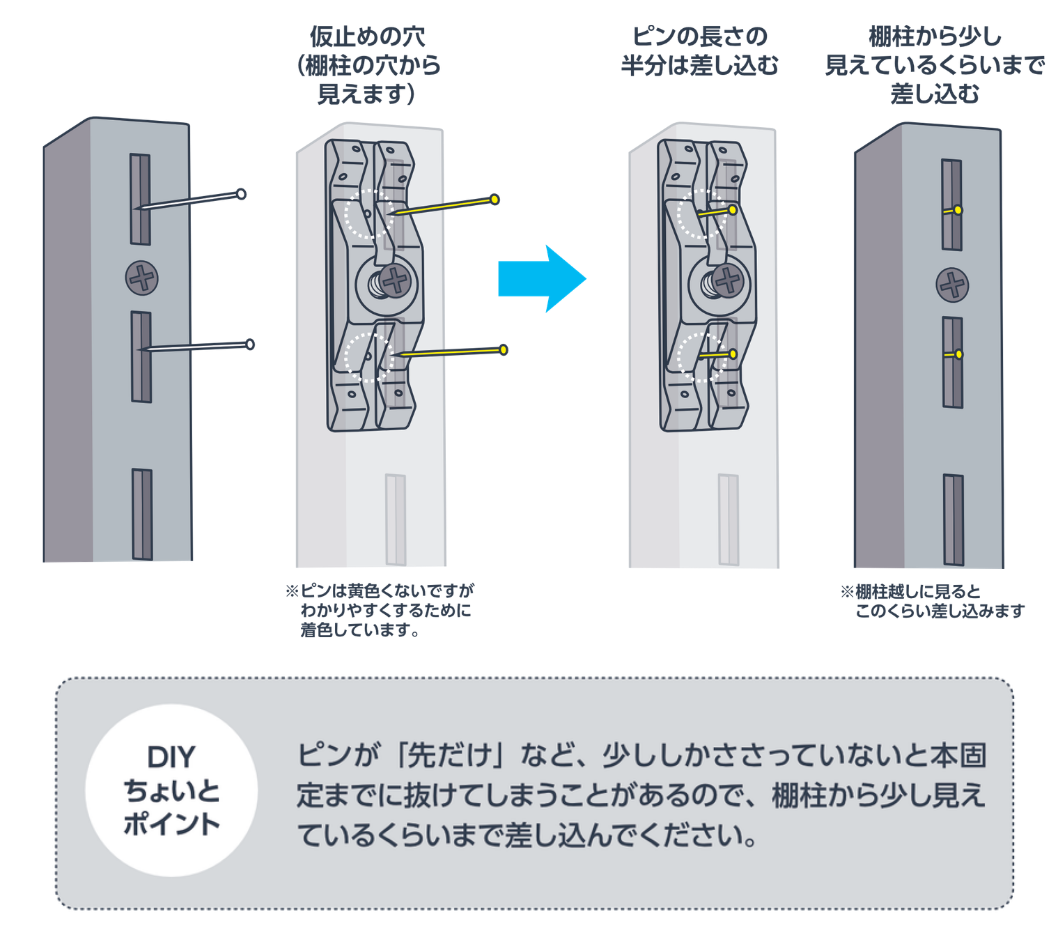

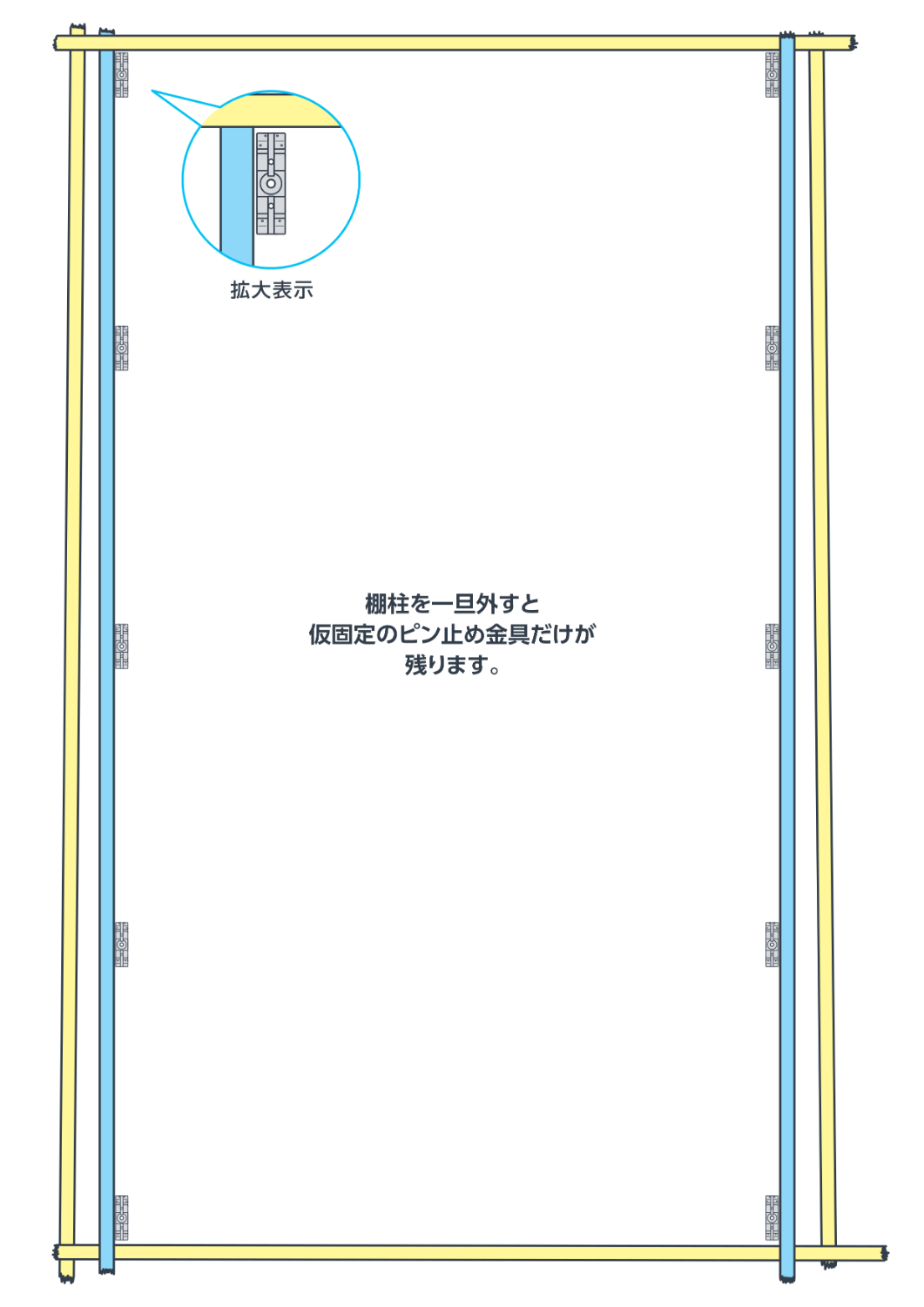

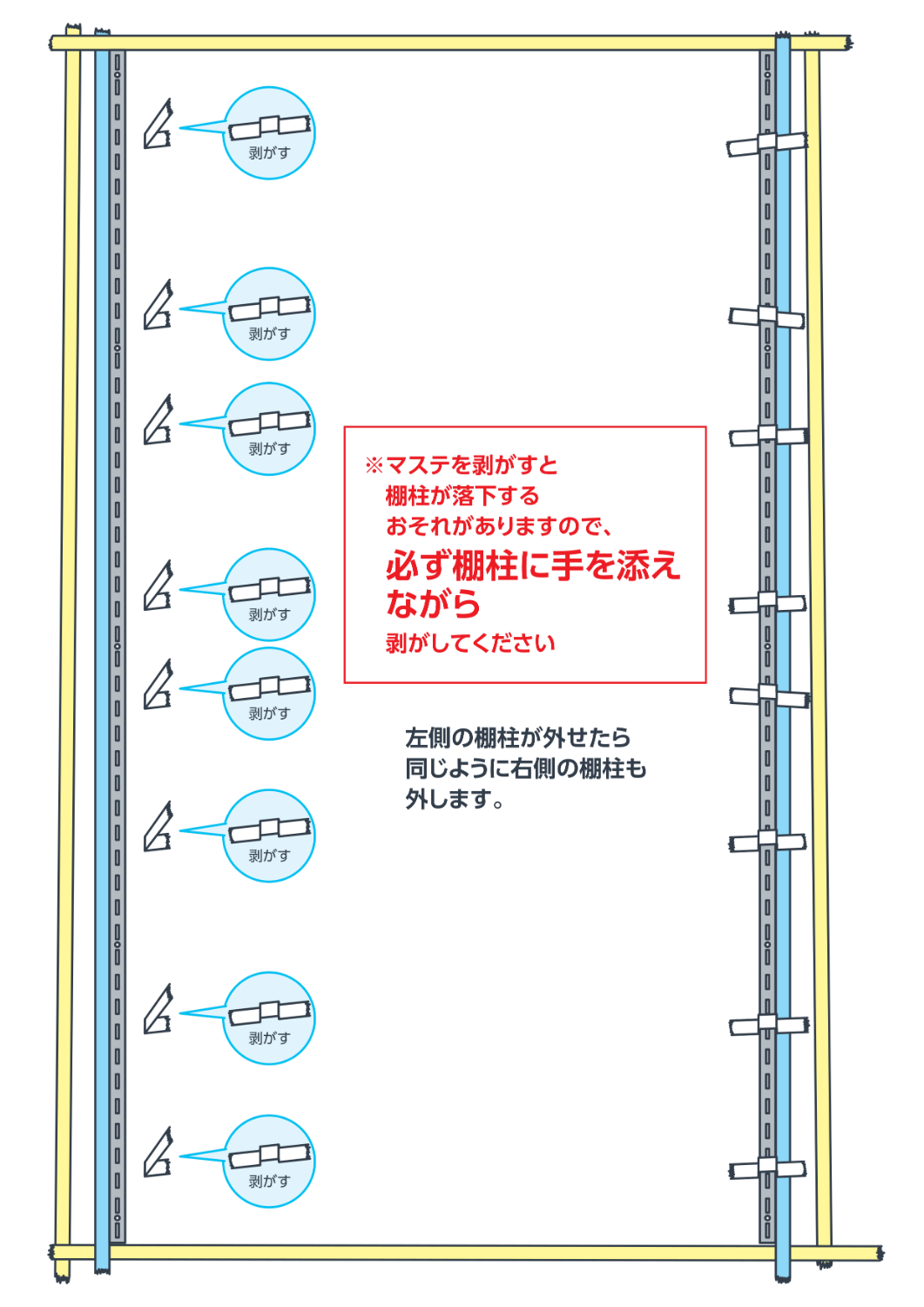

３．棚柱を壁に固定する

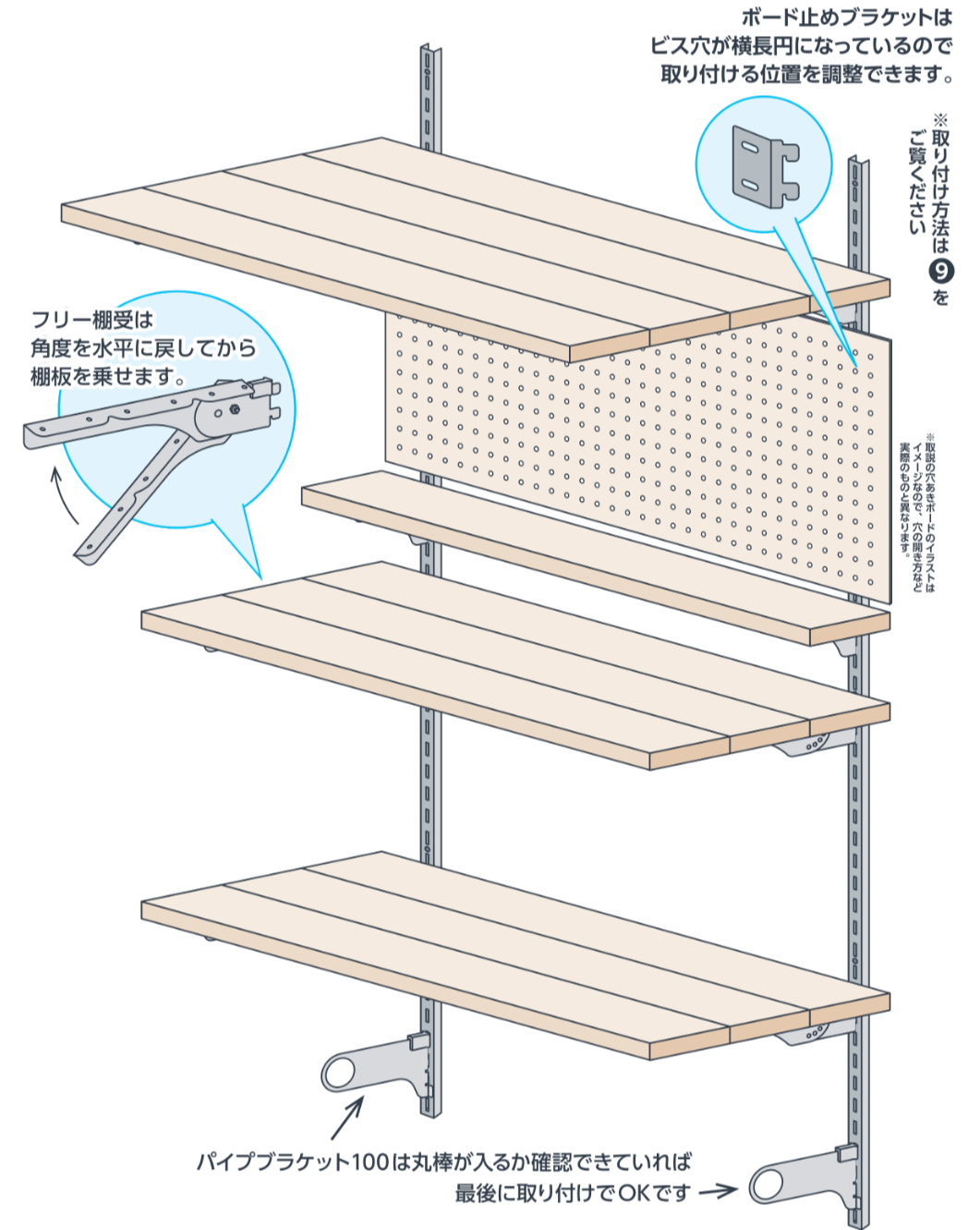

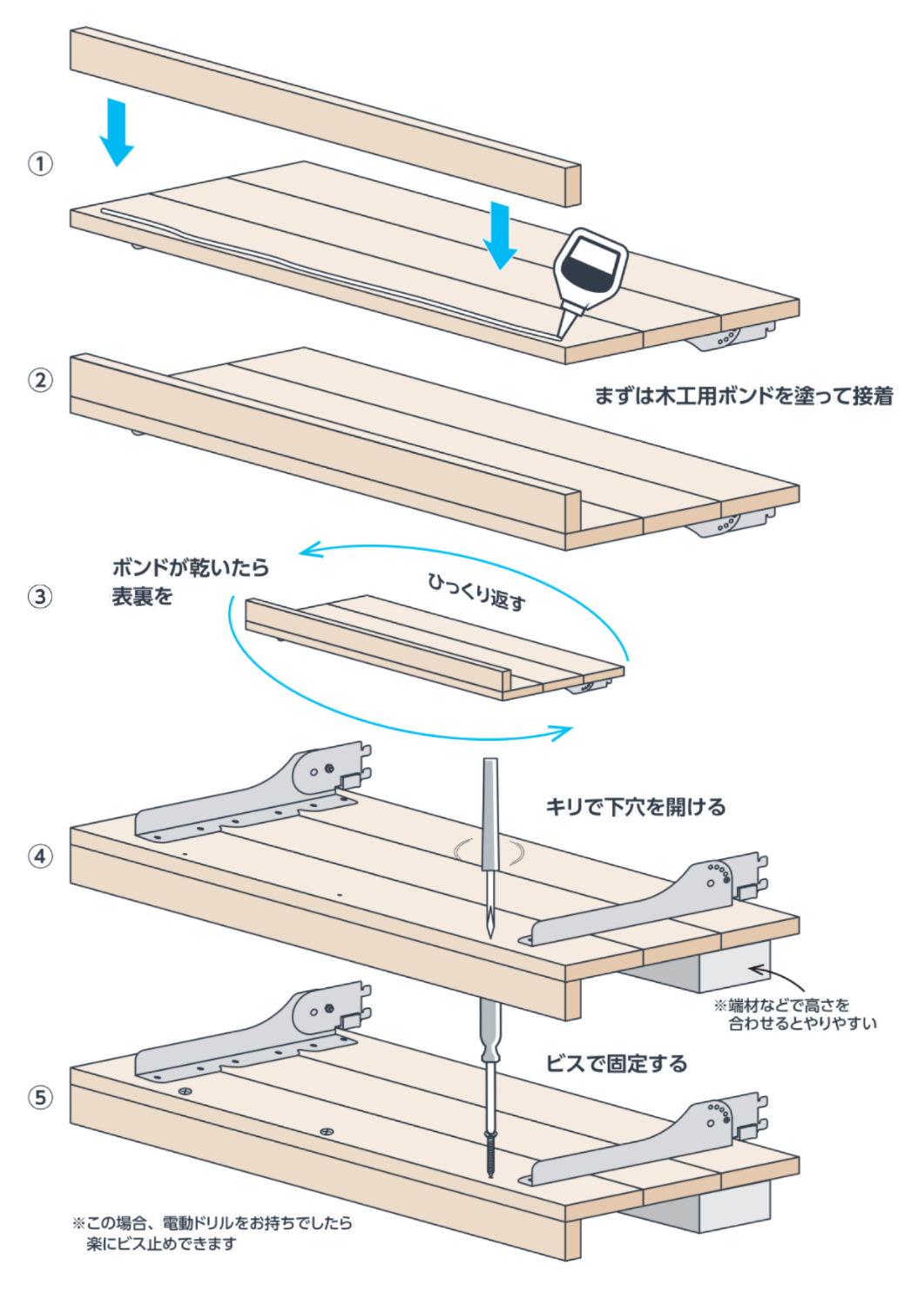

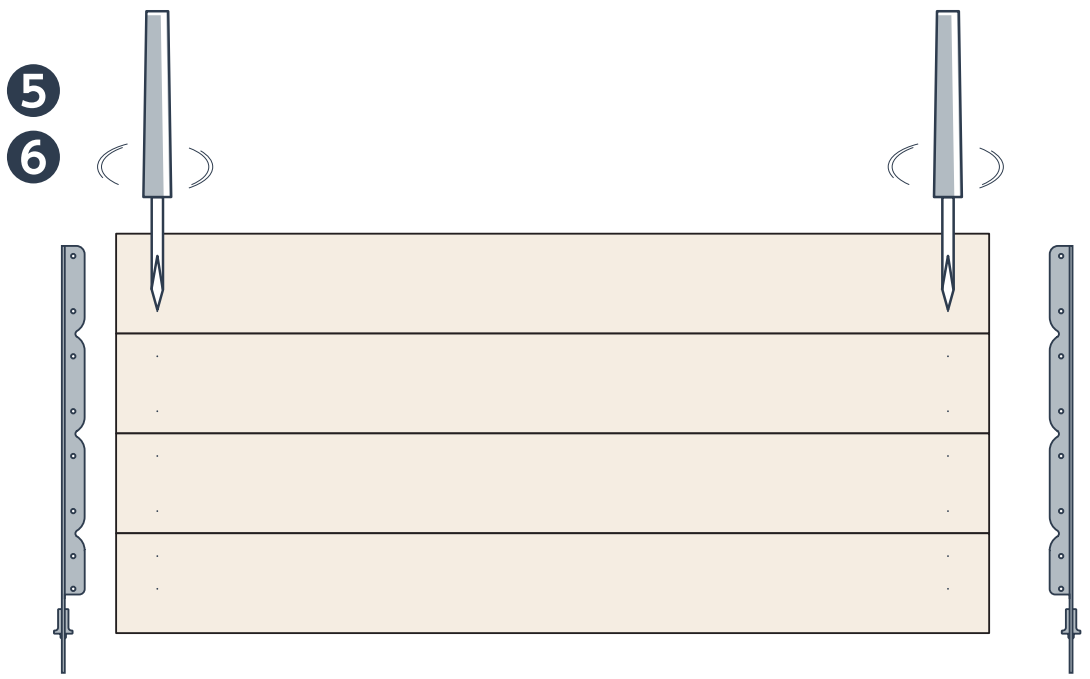

４．棚板と棚受を合体させる

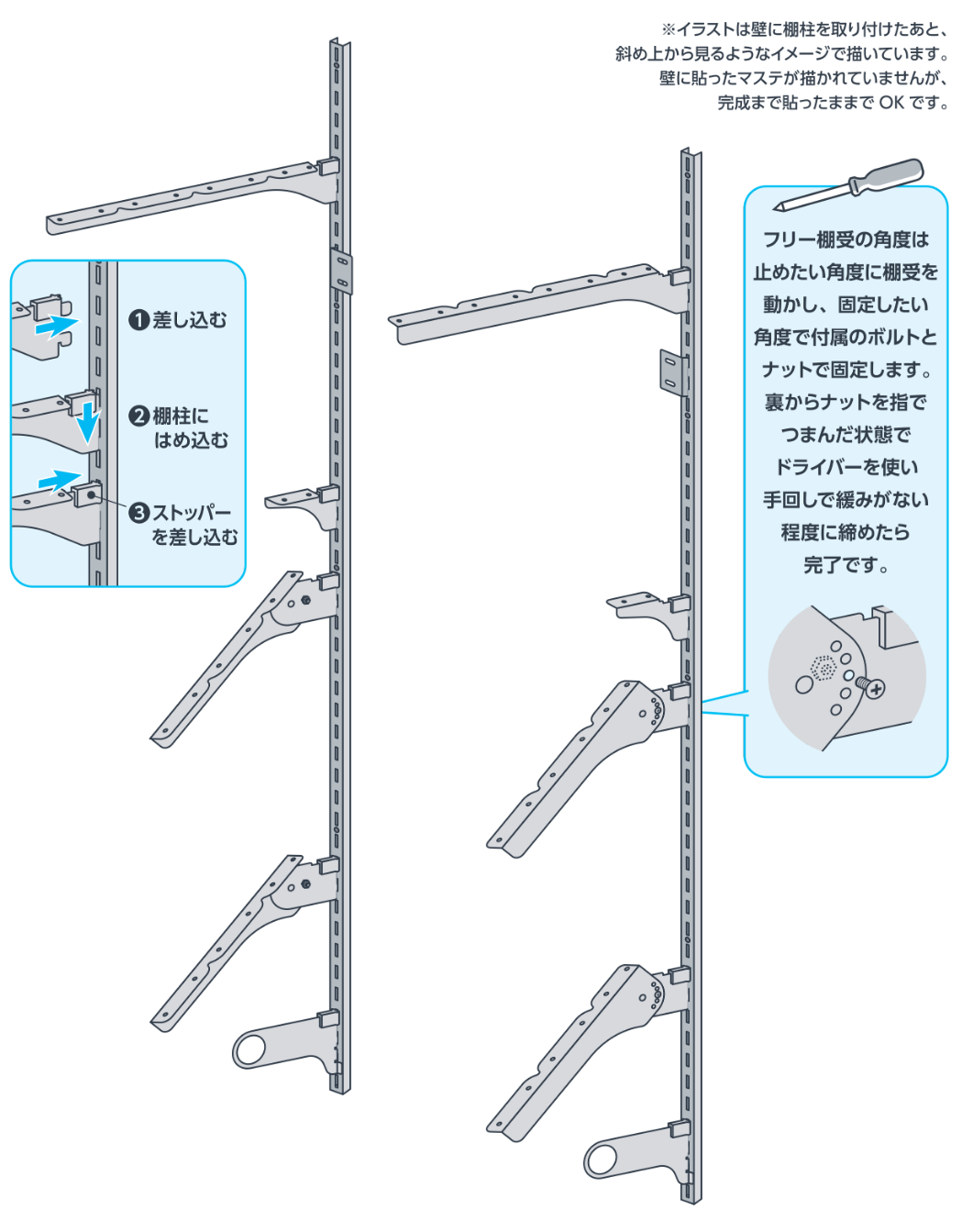

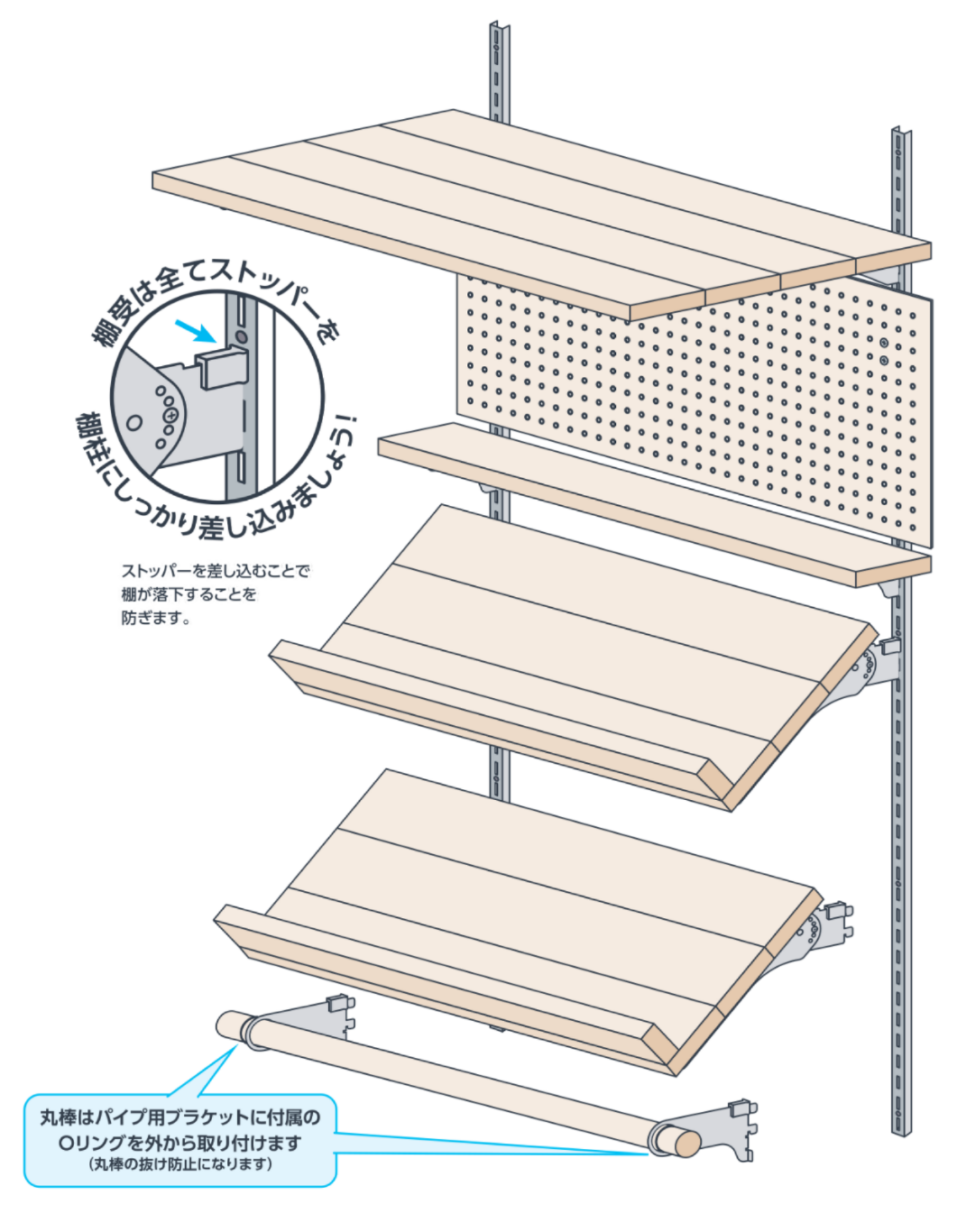

５．棚受を棚柱に差し込んで完成

使用上のご注意

必ずお読みください

棚柱や棚受シリーズの、製品ラベルやタグに記載されています注意事項の内容で木ネジが出てきますが、基本的に木ネジで固定した棚柱に取り付けることを想定しています。ピン止め金具を使ってピラシェル棚を制作される場合は、ピン止め金具を使用した耐荷重を守ってご使用ください。

棚柱、ボード止めブラケットについて

・棚柱は必ず木ネジが効く壁面に取り付けて下さい(石膏ボードや薄い合板等の強度がない壁面には木ネジが効きません。壁面の裏側にある間柱(壁の裏側にある木材の柱のこと)等、木ネジが効く箇所に取り付けて下さい)。

・壁面の状態により、耐荷重は異なります。重量物をのせてのご使用はしないで下さい。

ピラシェル棚受について

・棚受を取り付ける棚柱は、ピラシェル専用の棚柱を使用し、木ネジが効く壁面に取り付けてください。

・安全荷重1本あたり 10kg(棚柱がビスで固定されている場合に限ります。ピン止め金具を使用される場合は、 左右の棚受と棚板の重さ、乗せるものの重量を合わせて 5kg までで、棚柱をビスで固定した場合とピン止め金具を使って固定した場合とでは異なります)。

1×4 ピラシェル棚受、パイプ用ブラケットについて

・棚受を取り付ける棚柱は、必ず木ネジが効く壁面に取り付けてください(石膏ボードや薄い合板等の強度がない壁面には木ネジが効きません。壁面の裏側にある間柱(壁の裏側にある木材の柱のこと)等、木ネジが効く箇所に取り付けてください)。

・壁面の状態により、耐荷重は異なります。重量物を乗せてのご使用はしないでください。

・安全荷重 1 本あたり 10kg(棚柱がビスで固定されている場合に限ります。ピン止め金具を使用される場合は、左右の棚受と棚板の重さ、乗せるものの重量を合わせて 5kg までで、棚柱をビスで固定した場合とピン止め金具を使って固定した場合とでは異なります)

・最大 90cm 幅を目安に使用してください。理由はこちらでご確認ください。

・サイズ内でご使用ください。

フリー棚受けについて

・角度を固定するための付属の小ねじ・ナットはしっかりと締め付け、定期的に締め付け状態を確認してください。

・角度調整は必ず棚柱から外した状態で行ってください(棚板を取り付けている場合)。

・安全荷重1本あたり 10kg(棚柱がビスで固定されている場合に限ります。ピン止め金具を使用される場合は、左右の棚受と棚板の重さ、乗せるものの重量を合わせて 5kg までで、棚柱をビスで固定した場合とピン止め金具を使って固定した場合とでは異なります)

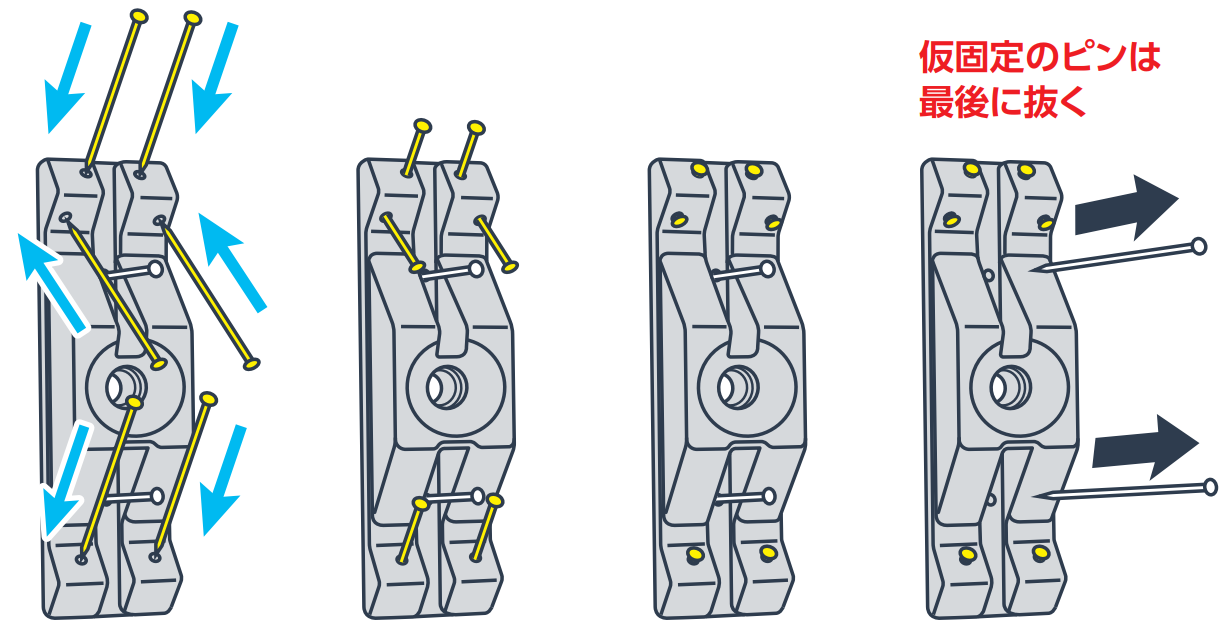

ピン止め金具について

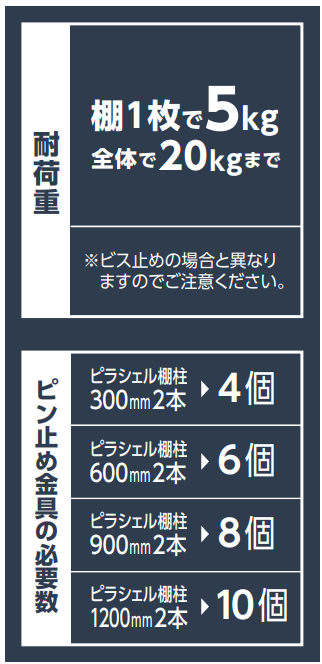

・耐荷重は棚1枚で 5kg(左右の棚受と棚板の重さ、乗せるものの重量を合わせて 5kg まで)、棚全体合計で 20kg までです。ビス止めしたときと異なりますのでご注意ください。

・棚の先端に荷重がかかり過ぎないようにご注意ください。

・耐荷重内で使用してください。

・貴重品や壊れやすい物は掛けないでください。

・ピンの先は鋭利です。指などにささらないようにご注意ください。

・取り外す際はピンを全て抜いてください。金具ごと引っ張ると壁を傷つけることがあります。

・本来の用途以外には使用しないでください。

・商品は改良の目的から予告なく仕様変更する場合があります。予めご了承ください。

ピラシェルシリーズアイテム紹介

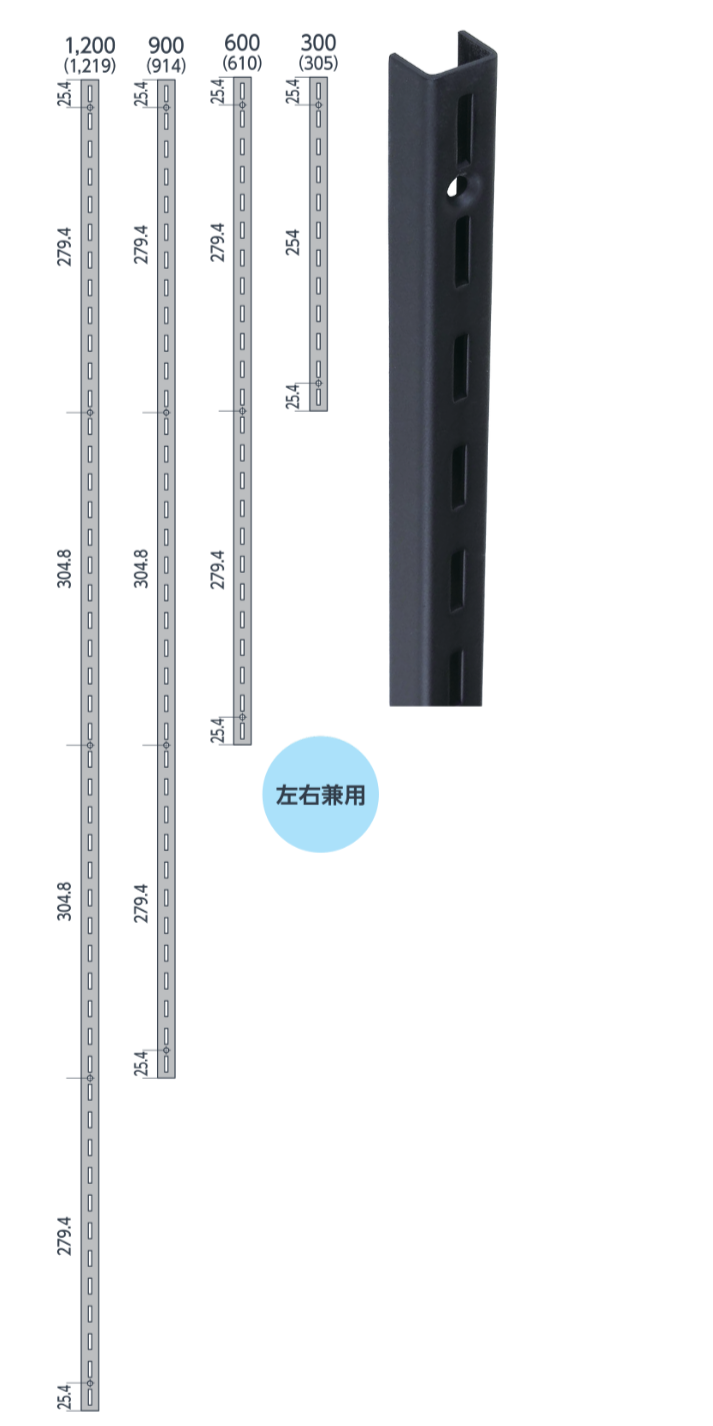

ピラシェル棚柱

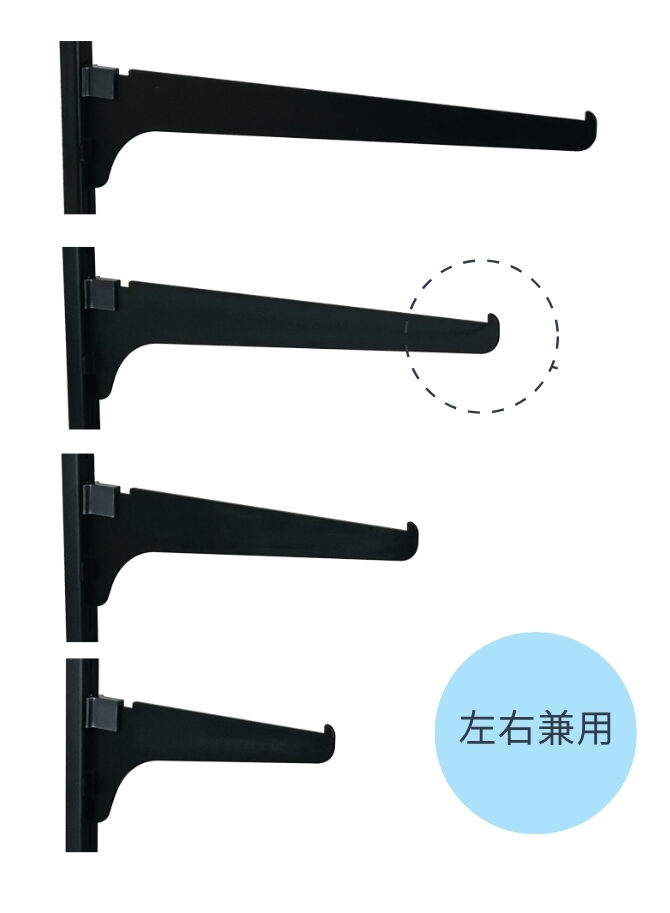

ピラシェル棚受

• この棚受は、棚板を乗せるだけで、ビスなどで固定しないタイプです。
  なので、棚板の幅を左右の棚受にぴったりに設定すると棚板が乗らないので、必ず棚受から外側へ20mmは、はみ出るように棚板の幅を設定してください。

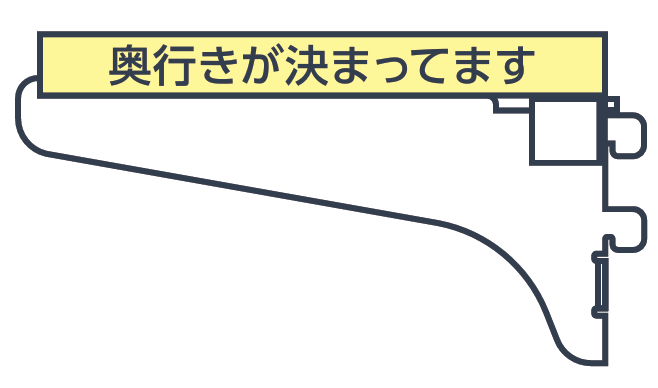

• 棚受の先には棚板落下防止の返りがついているので、棚板の奥行きサイズが決まっています。
• 棚板の厚みは決まっていませんが、厚みがありすぎると重くなりますので、ピン止め金具をご使用の際は、乗せるものと合わせて耐荷重範囲内で棚板を選んでください。
• 棚受のサイズは４サイズあります（左右共通）。

仕様

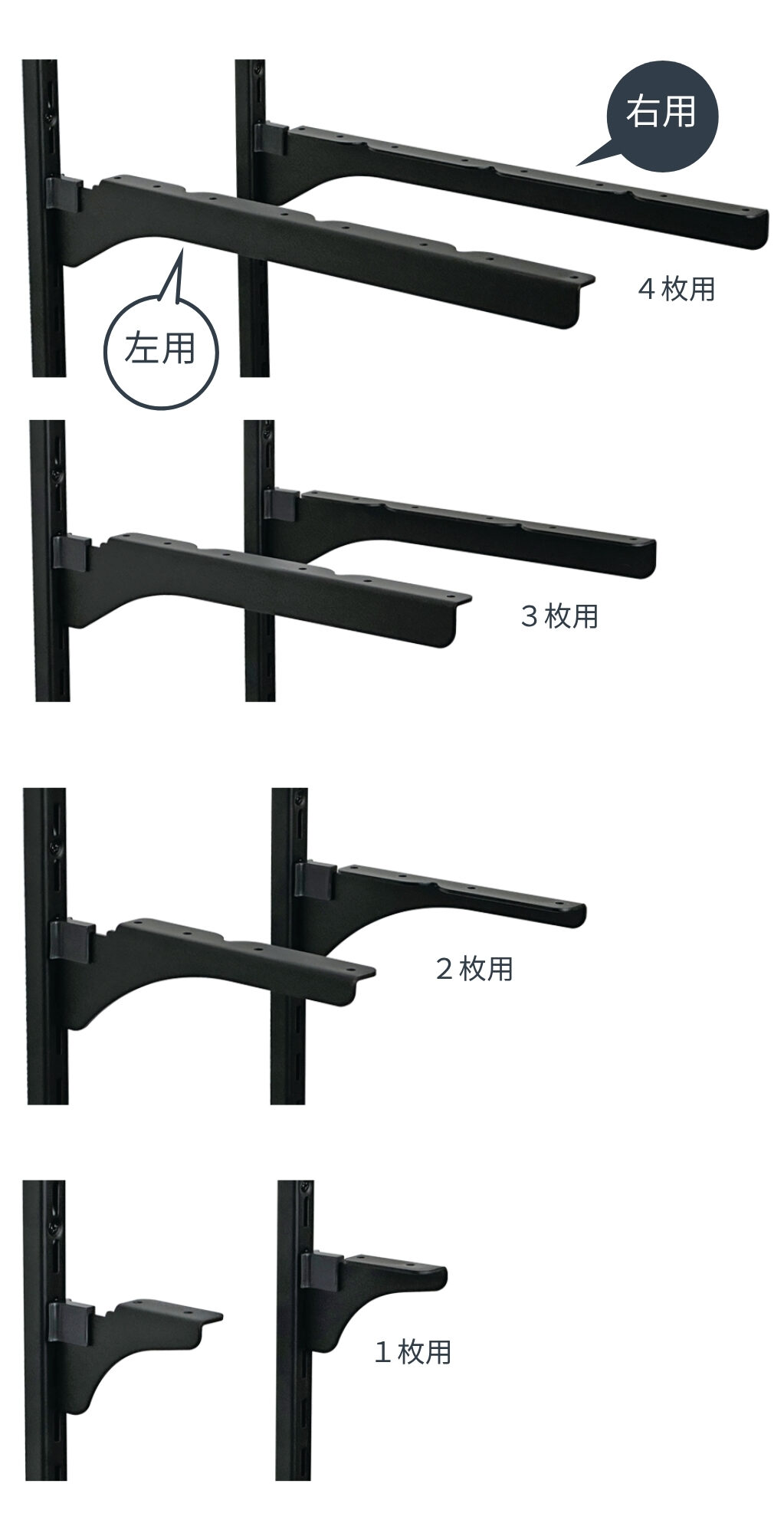

１×４ピラシェル棚受

• この棚受は 1×4 材（W89×H19mm× 長さ）を棚板にできるシリーズで、１枚用から４枚用までありますが、１枚板も使えます（厚みが 15mm 以上ないと付属のビスが貫通します）。また、厚みがありすぎると重くなりますので、ピン止め金具をご使用の際は、乗せるものと合わせて耐荷重範囲内で棚板を選んでください。
• １×４ピラシェル棚受は、左用と右用があり、１段棚を作るには左右で１セット購入する必要があります。
• １枚板で作る場合、棚受の先端から飛び出る長さを、１枚用は 30mm まで、２～４枚用は 50mm 以内に抑えてください。
• この棚受には棚板を固定するビスが付属されています。

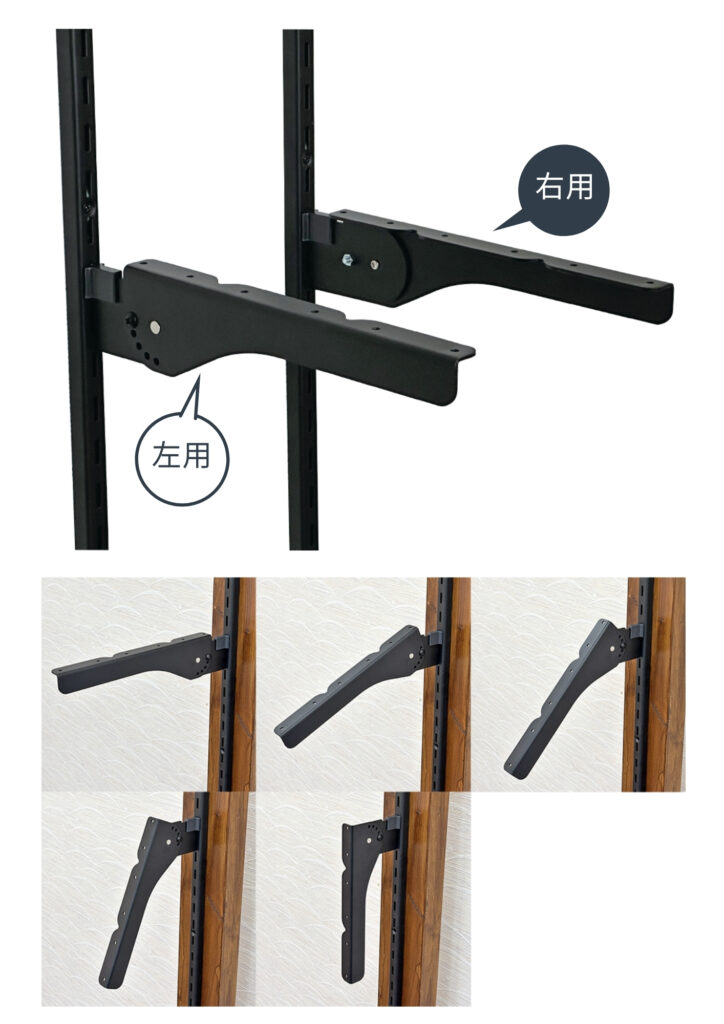

ピラシェル フリー棚受

• 角度を５段階で調整可能な棚受です。付属のねじとナットで好みの角度に固定。これにより通常の棚板にとどまらずシューズラック等の作成など、アイデア次第で幅広く活用できます。
• 棚板は１×４材を基本とし､１枚板も使えます（厚みが 15mm 以上ないと付属のビスが貫通します。また、厚みがありすぎると重くなりますので、ピン止め金具をご使用の際は、乗せるものと合わせて耐荷重範囲内で棚板を選んでください）。
• 注意点は左用と右用があり、１段棚を作るには左右で１セット購入する必要があります。
• １枚板で作る場合、棚受の先端から飛び出る長さを 50mm 以内に抑えてください。
• この棚受には棚板を固定するビスが付属されています。

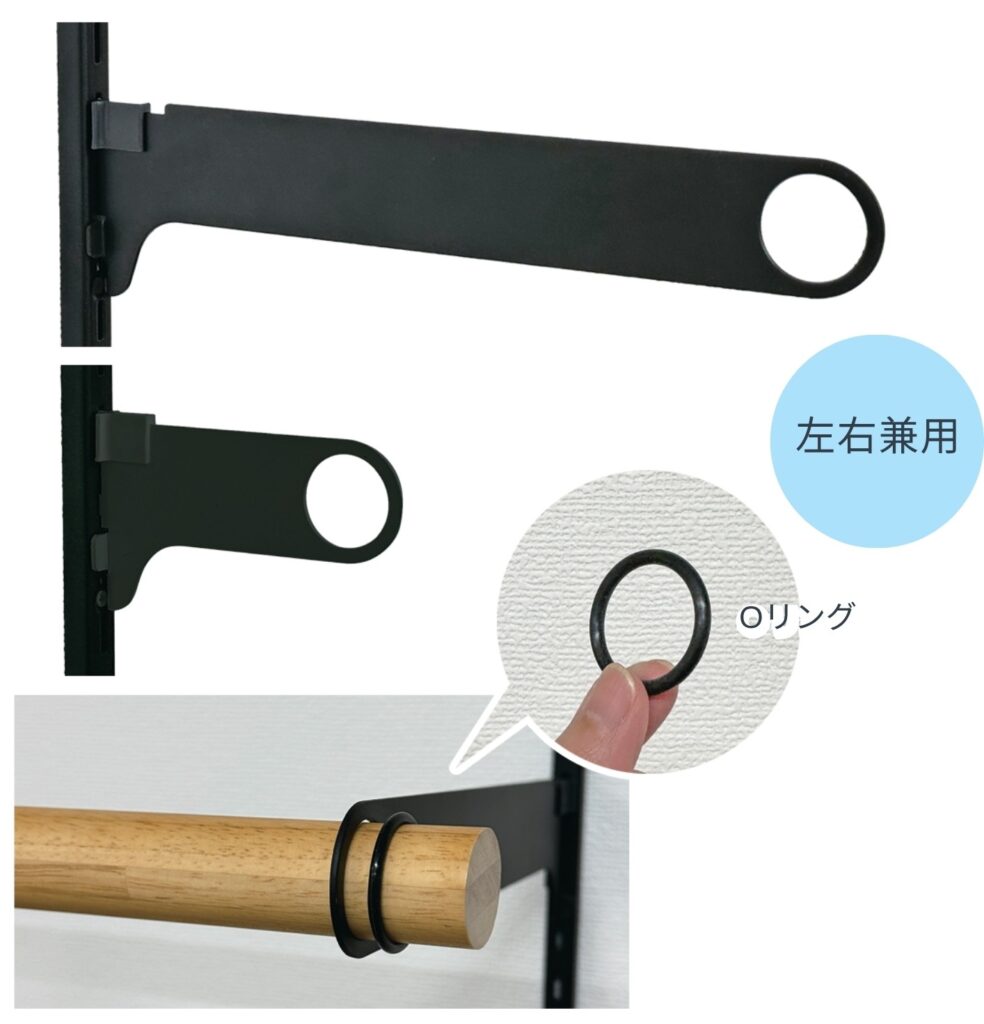

パイプ用ブラケット

• ブラケットにパイプを通したら、ハンガーを掛ける収納が可能になります。
• Ｏリングが付属されているので、ブラケットからパイプが抜けるのを防ぎます。
• パイプ穴径：Φ32mm
• こちらのアイテムは左右兼用です。

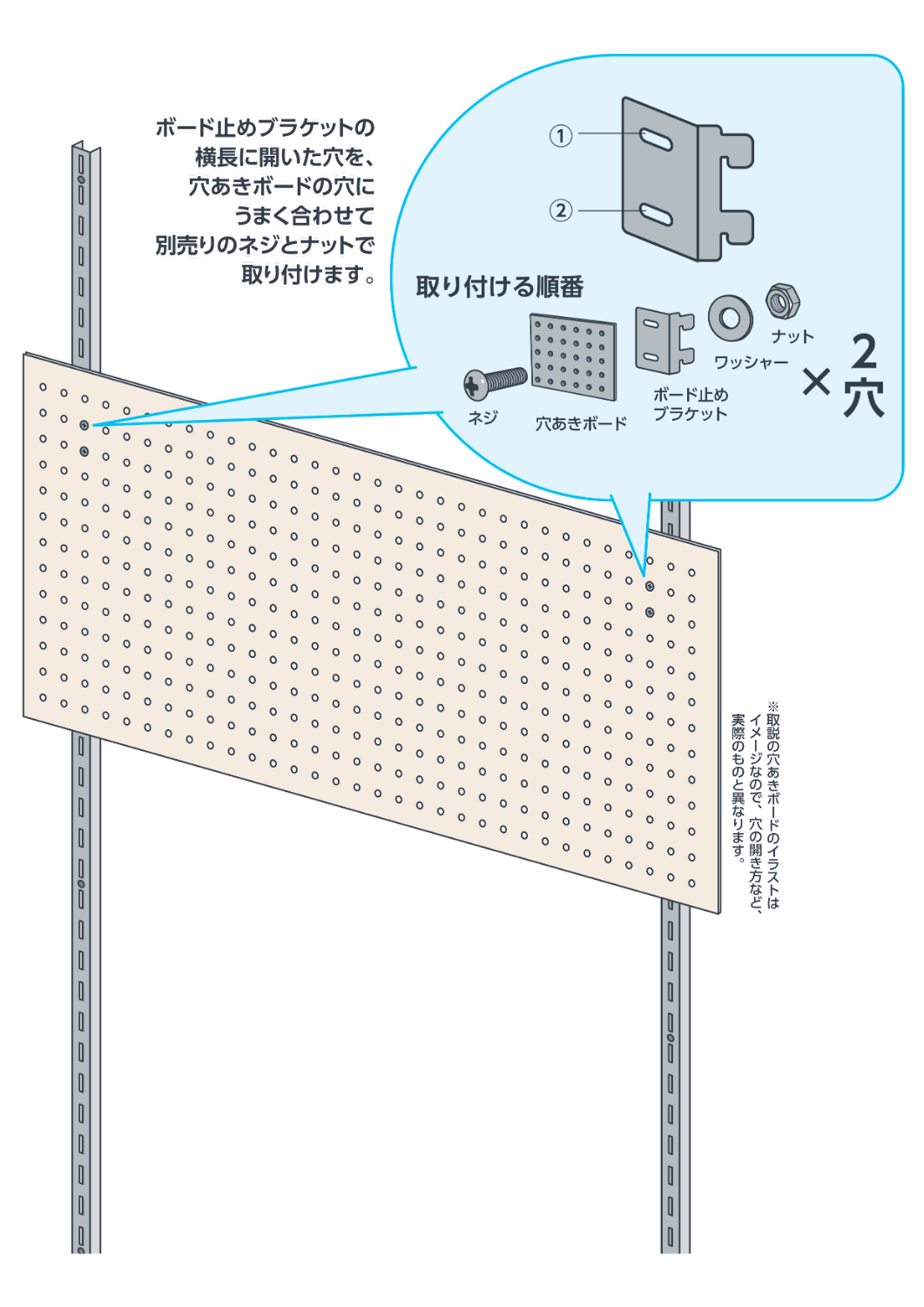

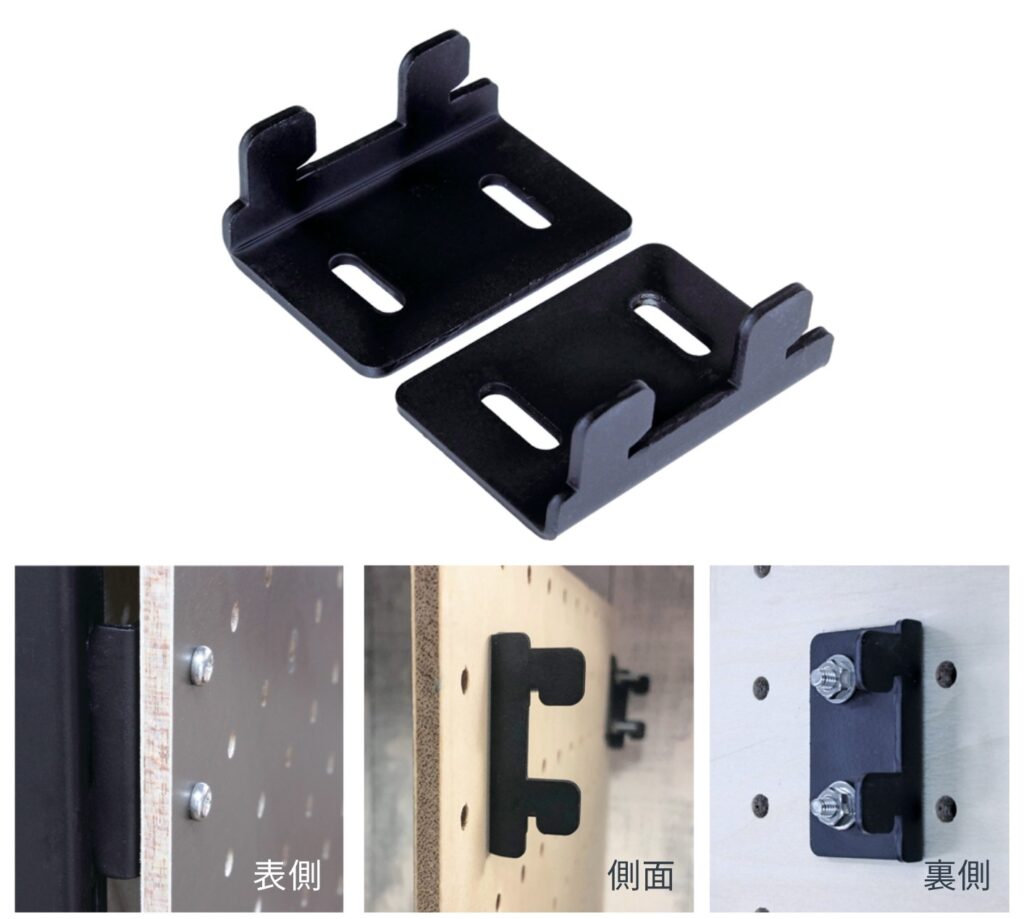

ボード止めブラケット

• 棚柱に有効ボードや化粧板などを取り付ける際に使用する金具です。
• 棚を設置した下に有効ボードを取り付けるなどすると収納の工夫が広がります。
• 金具と板を固定するには、別途 M3 のねじセット（ねじ × 長さ 15mm、ナット、ワッシャー）を４セットご用意ください

JANコード	商品名	規格
4903757317666	ボード止めブラケット　2個入　黒	WPS-011
4903757320116	ボード止めブラケット　2個入　白	WPS-023

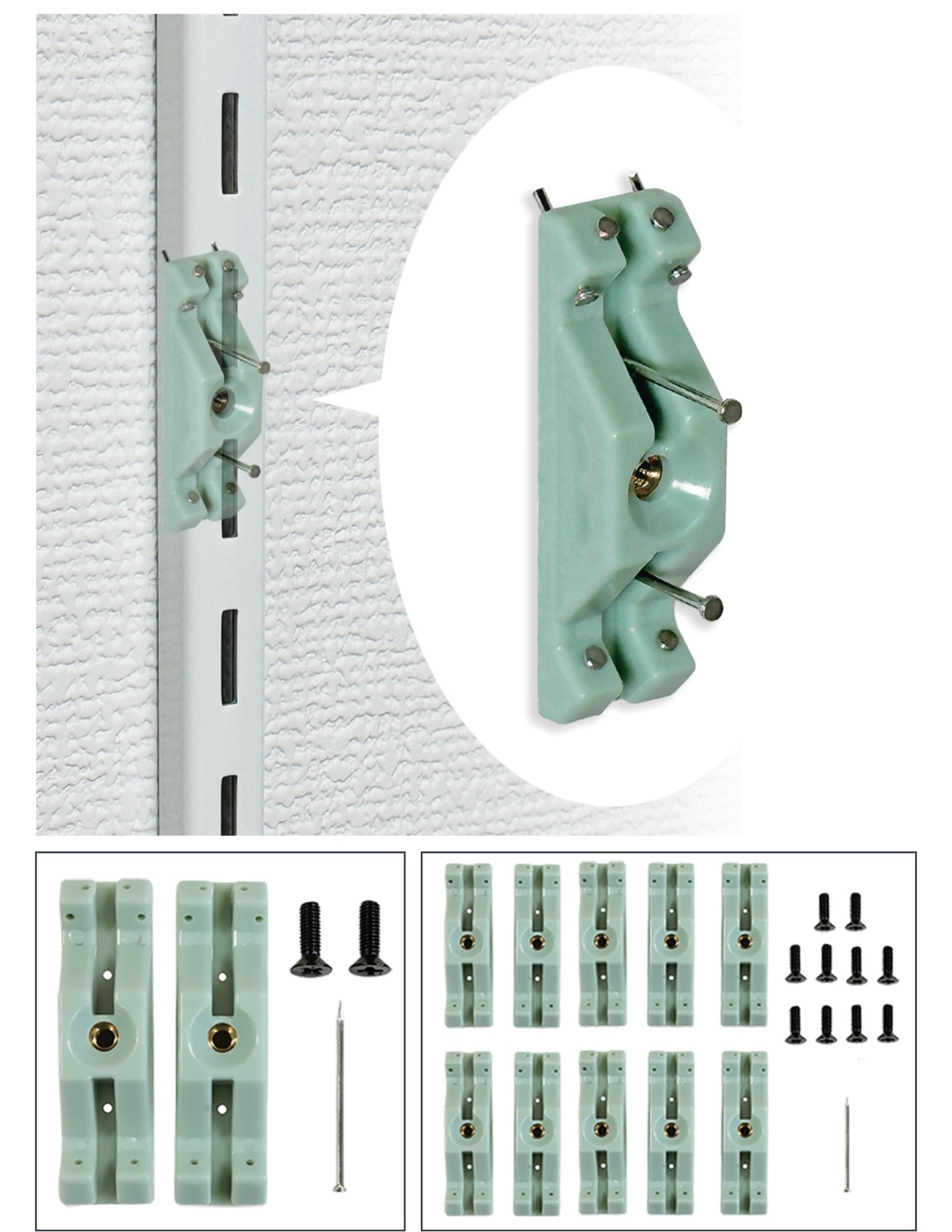

ピラシェル専用 ピン止め金具
